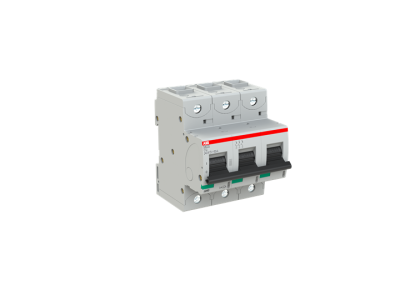

Wyłącznik nadprądowy 3P C 32A 50kA, S803S-C32 | 2CCS863001R0324 ABB

Alternatywny kod produktu: 2CCS863001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-C32 (symbol 2CCS863001R0324) o charakterystyce C to wysokowydajny ogranicznik prądu przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V gwarantuje skuteczną ochronę nawet w instalacjach przemysłowych. Zacisk klatkowy zapewnia pewne i trwałe połączenie z przewodami. Kompatybilny z napięciami do 400/690 V oraz z prądem stałym.

• Charakterystyka C: Szybka reakcja na zwarcia i łagodna na przeciążenia – idealna do ochrony obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, transformatory).
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę instalacji i urządzeń w warunkach awaryjnych.
• Zacisk klatkowy: Zapewnia pewny docisk przewodu, minimalizując ryzyko luzowania się połączenia i przegrzewania.
• 3-biegunowa budowa: Pełna ochrona wszystkich faz w obwodzie trójfazowym, eliminująca ryzyko nierównomiernego obciążenia.
• Termiczny i elektromechaniczny mechanizm wyzwalający: Podwójna ochrona – od przeciążenia i zwarcia, zapewniająca kompleksową ochronę instalacji.

Zgodność z Normami

Wyłącznik S803S-C32 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

Wyłącznik nadprądowy S803S-C32 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony obwodów trójfazowych.

• Ochrona obwodów zasilających silniki, transformatory, pompy i inne urządzenia o podwyższonym prądzie rozruchowym w instalacjach przemysłowych.
• Zabezpieczenie rozdzielnic budynków komercyjnych i mieszkalnych zasilanych napięciem 3-fazowym (400/690 V).
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach prądotwórczych.
• Ochrona obwodów zasilających oświetlenie LED i systemy klimatyzacji w budynkach użyteczności publicznej.
• Zastosowanie w instalacjach z prądem stałym (np. systemy solarne, magazyny energii).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Wyłącznik należy zainstalować w rozdzielnicy zgodnie z kierunkiem przepływu prądu (oznaczonym na obudowie). Zaciski klatkowe należy dokręcić z zalecanym momentem (sprawdzić w dokumentacji produktu) – niedokręcenie grozi przegrzaniem, a przeokręcenie uszkodzeniem mechanizmu. Przewody wprowadzać zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli stosowany). Po montażu przeprowadzić próbne załączenie i weryfikację poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik S803S-C32 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana do ochrony obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, w tym silników elektrycznych.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 50kA przy napięciu 240/415V, co oznacza skuteczną ochronę nawet w instalacjach o dużym prądzie zwarciowym.
• Czy wyłącznik działa w instalacjach z prądem stałym? Tak, urządzenie jest kompatybilne z prądem stałym do określonego napięcia (sprawdzić w dokumentacji technicznej).
