Wyłącznik nadprądowy 3P C 32A 25kA, S803C-C32 | 2CCS883001R0324 ABB

Alternatywny kod produktu: 2CCS883001R0324

Opis i Kluczowe Cechy

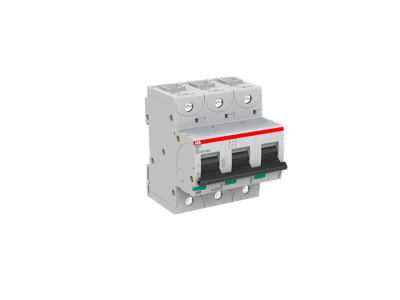

Wyłącznik nadprądowy 3-biegunowy S803C-C32 (symbol 2CCS883001R0324) o charakterystyce C i prądzie znamionowym 32A to wysokowydajny ogranicznik prądu o maksymalnej zdolności wyłączania 25kA przy napięciu 240/415V. Wyposażony w zacisk klatkowy, chroni instalacje przed zwarciami i przeciążeniami dzięki zintegrowanym mechanizmom wyzwalającym: termicznemu (ochrona przed przeciążeniem) i elektromechanicznemu (ochrona przed zwarciem).

• Charakterystyka C: Szybkie reagowanie na zwarcia i umiarkowany prąd rozruchowy – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i silników o średnim współczynniku rozruchu.
• 3-biegunowa konstrukcja: Kompleksowa ochrona trzech faz jednocześnie, dedykowana do instalacji trójfazowych 400V.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizuje ryzyko poluzowania się zacisku i przegrzewania.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia – eliminuje ryzyko uszkodzenia instalacji i aparatury w przypadku zwarcia.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa dla wyłączników nadprądowych w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S803C-C32 jest zgodny z normami IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w różnych aplikacjach.

Zastosowanie

Wyłącznik nadprądowy S803C-C32 przeznaczony jest do ochrony obwodów trójfazowych przed skutkami zwarć i przeciążeń w instalacjach elektrycznych.

• Ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie silników elektrycznych o średnim prądzie rozruchowym w przemyśle i budownictwie.
• Stosowanie w rozdzielnicach główych i podrozdzielnicach w budynkach użyteczności publicznej.
• Ochrona linii zasilających w maszynach i urządzeniach przemysłowych wymagających trójfazowego zasilania 400V.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN zgodnie z normami instalacyjnymi, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody wprowadzić do zacisków klatkowych, dokręcić z zalecanym momentem (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić próbę działania i sprawdzić reakcję na symulowane zwarcia i przeciążenia.

FAQ

• Jaka jest różnica między charakterystyką C a B w wyłącznikach nadprądowych? Charakterystyka C reaguje szybciej na zwarcia (5-10-krotny prąd znamionowy) i jest przeznaczona do obwodów z większymi prądami rozruchowymi, np. silniki, transformatory. Charakterystyka B (3-5-krotny prąd znamionowy) stosowana jest w obwodach oświetleniowych i gniazdach.
• Czy wyłącznik nadaje się do instalacji stałoprądowych (DC)? Tak, wyłącznik S803C-C32 może być stosowany w obwodach prądu stałego o napięciu do 254/440V, zgodnie z deklaracją producenta.
• Jakie akcesoria są dostępne do wyłącznika S803C-C32? Szeroka gama akcesoriów obejmuje m.in. dźwignie pomocnicze, styki sygnalizacyjne, napędy zdalne i blokady. Dokładna lista dostępna jest w dokumentacji technicznej produktu.
