Wyłącznik nadprądowy 3P C 32A 16kA, S803B-C32 | 2CCS813001R0324 ABB

Alternatywny kod produktu: 2CCS813001R0324

Opis i Kluczowe Cechy

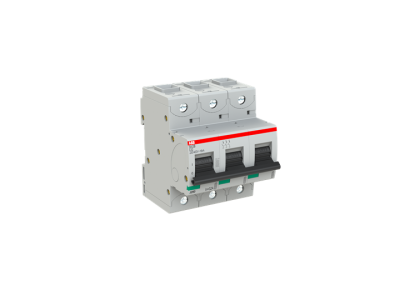

Wyłącznik nadprądowy 3-biegunowy S803B-C32 (symbol 2CCS813001R0324) o charakterystyce C i prądzie znamionowym 32A to urządzenie przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Posiada zdolność wyłączania 16 kA przy napięciu 230/400V, co gwarantuje skuteczną ochronę instalacji w warunkach zwarciowych. Zaciski klatkowe zapewniają pewne połączenie z przewodami, a zintegrowana komora gaszenia łuku minimalizuje ryzyko uszkodzeń łukiem elektrycznym.

• Charakterystyka C: Ochrona obwodów odbiorników o umiarkowanym prądzie rozruchowym (np. silników, transformatorów, oświetlenia) – szybkie reagowanie na zwarcia i przeciążenia.
• 3-biegunowa konstrukcja: Jednoczesna ochrona trzech faz w układach trójfazowych – niezawodne zabezpieczenie dla instalacji przemysłowych i rozdzielnic.
• Zdolność wyłączania 16 kA: Wysoka odporność na zwarcia – eliminuje ryzyko uszkodzeń instalacji i samego wyłącznika podczas zwarć w sieci.
• Zaciski klatkowe: Umożliwiają szybki i pewny montaż przewodów o dużym przekroju, zapobiegając poluzowaniu połączeń.
• Komora gaszenia łuku: Skuteczne tłumienie łuku elektrycznego podczas wyłączania, co wydłuża żywotność urządzenia i zwiększa bezpieczeństwo.

Zgodność z Normami

Wyłącznik S803B-C32 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, dzięki czemu jest zgodny z międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych. Posiada deklarację zgodności CE i atesty umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803B-C32 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach trójfazowych, zarówno w zastosowaniach mieszkaniowych, komercyjnych, jak i przemysłowych.

• Ochrona rozdzielnic i szaf sterowniczych – zabezpieczenie głównych obwodów zasilających.
• Stosowanie w instalacjach przemysłowych – ochrona silników, maszyn i innych odbiorników o wysokim prądzie rozruchowym.
• Instalacje komercyjne (biura, sklepy, budynki użyteczności publicznej) – niezawodna ochrona przed zwarciami i przeciążeniami.
• Szafy zasilające w systemach automatyki – integralna część zabezpieczeń w układach sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zawsze po odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN, zapewniając odpowiednią przestrzeń dla wentylacji. Przewody należy podłączyć do zacisków klatkowych z odpowiednim momentem dokręcania, zgodnie z dokumentacją techniczną. Po zamontowaniu należy przeprowadzić test działania wyłącznika, sprawdzając poprawność zwarcia i wyłączania. Regularne przeglądy instalacji gwarantują długotrwałą i bezawaryjną pracę.

FAQ

• Czy wyłącznik S803B-C32 nadaje się do instalacji mieszkaniowych? Tak, charakterystyka C oraz prąd znamionowy 32A sprawiają, że wyłącznik jest odpowiedni zarówno do instalacji mieszkaniowych, jak i komercyjnych/przemysłowych.
• Jakie jest maksymalne napięcie pracy wyłącznika? Maksymalne napięcie pracy wynosi 230/400V, co pozwala na stosowanie w typowych sieciach trójfazowych.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem? Tak, wyposażony jest w elektromechaniczny mechanizm wyzwalający, który reaguje na zwarcia w obwodzie, chroniąc instalację przed uszkodzeniami.
