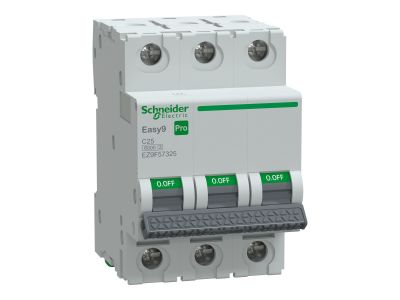

Wyłącznik nadprądowy 3P C 25A 6kA, Easy9 Pro EZ9F-C25-3 | EZ9F57325 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Easy9 Pro EZ9F-C25-3 o charakterystyce C i prądzie znamionowym 25A to kluczowy element zabezpieczeń w instalacjach elektrycznych. Zapewnia ochronę przed zwarciami (6kA) i przeciążeniami, gwarantując ciągłość zasilania dla krytycznych obwodów. Przeznaczony do montażu na szynie DIN w rozdzielnicach.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko nierównomiernego obciążenia.
• Charakterystyka C: Szybkie reagowanie na zwarcia i łagodne odłączanie przy przeciążeniach – idealne dla obwodów z silnikami, pompami i urządzeniami o umiarkowanym prądzie rozruchowym.
• Prąd znamionowy 25A: Odpowiedni do zabezpieczenia obwodów gniazdkowych, oświetleniowych lub odbiorników o mocy do 5,75 kW (przy 400V).
• Maksymalna zdolność łączeniowa 6kA: Zapewnia skuteczną ochronę przed zwarciami o dużej energii, typowymi w instalacjach przemysłowych i domowych.
• Montaż na szynie DIN: Kompaktowa budowa ułatwia błyskawiczny montaż w rozdzielnicach, oszczędzając miejsce i czas instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 3P C 25A 6kA znalazł szerokie zastosowanie w zabezpieczaniu obwodów trójfazowych w różnych typach instalacji.

• Ochrona obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o umiarkowanym prądzie rozruchowym (np. wentylatory, pompy, obrabiarki).
• Montaż w rozdzielnicach domowych i przemysłowych jako część systemu selektywnego zabezpieczenia.
• Ochrona obwodów zasilających elektryczne ogrzewanie podłogowe lub klimatyzację.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik mocować na szynie DIN w rozdzielnicy, zapewniając odpowiednie napięcie zasilania (400V dla wersji 3-biegunowej). Połączenia wykonywać przewodami o odpowiednim przekroju (zalecany min. 4 mm² dla prądu 25A). Dokręcenie śrub należy wykonać z zalecanym momentem (zgodnie z dokumentacją producenta). Po zakończeniu montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik.

FAQ

• Jaką maksymalną moc można zabezpieczyć wyłącznikiem 25A przy napięciu 400V? Wyłącznik 25A przy napięciu 400V może zabezpieczać obwody o maksymalnej mocy około 5,75 kW (P = √3 × U × I × cosφ; przy cosφ = 1).
• Czy wyłącznik nadaje się do zabezpieczenia obwodów z silnikami? Tak, charakterystyka C została zaprojektowana właśnie do ochrony obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, w tym silników elektrycznych.
• Jaki jest zakres temperatur pracy wyłącznika? Zakres temperatur pracy nie został podany w danych produktu. Standardowo wyłączniki tego typu pracują w zakresie od -25°C do +55°C.
