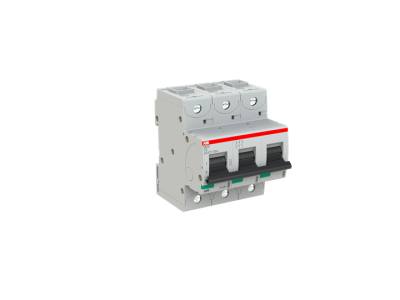

Wyłącznik nadprądowy 3P C 25A 50kA, S803S-C25 | 2CCS863001R0254 ABB

Alternatywny kod produktu: 2CCS863001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-C25 o prądzie znamionowym 25A i charakterystyce C to wysokowydajny element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Posiada zaciski klatkowe, które zapewniają pewny i trwały styk z przewodami o odpowiednim przekroju. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układzie trójfazowym, eliminując ryzyko nierównomiernego obciążenia.
• Charakterystyka C: Szybkie reagowanie na zwarcia (5-10-krotny prąd znamionowy) – idealne do zabezpieczenia obwodów z silnikami, transformatorami oraz urządzeniami o wysokim prądzie rozruchowym.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia o dużym prądzie – niezawodna ochrona nawet w przemysłowych układach zasilania.
• Zaciski klatkowe: Zapewniają pewne, trwałe połączenie z przewodami miedzianymi o odpowiednim przekroju, minimalizując ryzyko poluzowania styków.
• Zakres napięć 240/415V (AC) i 400/690V (DC): Uniwersalność zastosowania w instalacjach jednofazowych, trójfazowych oraz prądzie stałym.

Zgodność z Normami

Wyłącznik S803S-C25 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki instalacyjne) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Produkt posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach elektrycznych w Europie i na świecie.

Zastosowanie

Wyłącznik nadprądowy S803S-C25 przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka odporność na zwarcia.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i biurowych.
• Ochrona układów zasilania maszyn i urządzeń przemysłowych o charakterystyce C.
• Stosowanie w układach zasilania silników elektrycznych, transformatorów i odbiorników o wysokim prądzie rozruchowym.
• Zabezpieczenie linii zasilających w budynkach użyteczności publicznej (szpitale, centra handlowe, hale magazynowe).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, zaciskając go odpowiednimi blokadami. Przewody wprowadzić do zacisków klatkowych, dokręcić je momentem zgodnym z dokumentacją (zazwyczaj 2-2,5 Nm dla przewodów miedzianych). Upewnić się, że przewody nie są napięte i nie naciskają na mechanizm wyłącznika. Po montażu należy przeprowadzić testy działania przy użyciu odpowiedniego urządzenia testującego.

FAQ

• Co oznacza charakterystyka C w wyłączniku nadprądowym? Charakterystyka C określa próg zadziałania wyłącznika – reaguje on na zwarcia o 5-10-krotnym prądzie znamionowym, co sprawia, że jest idealny do zabezpieczenia obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. silniki, transformatory).
• Jaki jest zakres napięć znamionowych wyłącznika? Wyłącznik działa w zakresie napięć przemiennych 240/415V (AC) oraz stałych 400/690V (DC), co pozwala na jego stosowanie w różnych typach instalacji.
• Czy wyłącznik posiada zabezpieczenie termiczne i zwarciowe? Tak – wyposażony jest w dwa niezależne mechanizmy wyzwalające: termiczny (do ochrony przed przeciążeniami) i elektromechaniczny (do ochrony przed zwarciami), zapewniając kompleksową ochronę instalacji.
