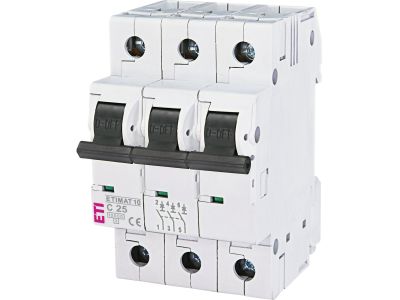

Wyłącznik nadprądowy 3P C 25A 10kA AC ETIMAT10 | 002135718 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 10 o charakterystyce C i prądzie znamionowym 25A to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie posiada trzy bieguny (3P), co pozwala na skuteczne zabezpieczanie obwodów trójfazowych przed skutkami przeciążeń oraz zwarć. Kluczowym atutem tego modelu jest wysoka znamionowa zwarciowa zdolność łączeniowa wynosząca aż 10 kA, co zapewnia niezawodność działania nawet w wymagających warunkach przemysłowych. Wyłącznik charakteryzuje się możliwością rozbudowy o styki pomocnicze, co znacząco zwiększa funkcjonalność systemu monitoringu i sterowania. Solidna konstrukcja obudowy oraz precyzyjny mechanizm wyzwalający sprawiają, że ETIMAT 10 spełnia rygorystyczne wymagania stawiane wyłącznikom głównym.

• Prąd znamionowy 25A: Pozwala na obsługę odbiorników o znacznym poborze mocy przy zachowaniu pełnej ochrony termicznej.
• Charakterystyka C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, zapewniając optymalny balans między czułością a stabilnością zasilania.
• Zdolność zwarciowa 10kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o wysokim natężeniu.
• Konstrukcja 3-biegunowa: Umożliwia jednoczesne rozłączanie wszystkich faz w systemach trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłączniki serii ETIMAT spełniają wymagania normy IEC/EN 60898-1, co potwierdza ich przydatność do użytku w instalacjach domowych i podobnych. Dodatkowo, urządzenie spełnia funkcję wyłącznika głównego, co jest kluczowe przy projektowaniu rozdzielnic zgodnie z aktualnymi przepisami techniczno-budowlanymi. Wysoka jakość wykonania gwarantuje długą żywotność mechaniczną i elektryczną, co jest potwierdzone certyfikatami jakościowymi producenta ETI.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 10 3P C25 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie głównych obwodów zasilających oraz urządzeń o większej mocy, takich jak kuchenki elektryczne czy systemy ogrzewania.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysł: Zabezpieczanie silników o mniejszej mocy, obwodów sterowniczych oraz maszyn, w których występują umiarkowane prądy rozruchowe.
• Rozdzielnice główne i podrozdzielnice: Dzięki możliwości montażu akcesoriów, idealnie wpisuje się w złożone systemy automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (szyna DIN), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik umożliwia podłączenie za pomocą szyn grzebieniowych, co znacząco estetyzuje i przyspiesza prace wewnątrz szafy sterowniczej. Przed uruchomieniem należy zweryfikować poprawność osadzenia aparatu oraz upewnić się, że parametry sieci odpowiadają danym znamionowym urządzenia.

FAQ

• Czy do tego wyłącznika można dołożyć styki pomocnicze? Tak, seria ETIMAT 10 została zaprojektowana z myślą o modułowości, co pozwala na łatwy montaż styków pomocniczych sygnalizujących stan pracy urządzenia.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego, co zapobiega zbędnym zadziałaniom przy rozruchu urządzeń takich jak silniki czy transformatory.
• Czy wyłącznik 10kA jest lepszy od 6kA? Wyższa zdolność zwarciowa (10kA) oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd o większym natężeniu, co jest wymagane w miejscach o niskiej impedancji pętli zwarcia, np. blisko transformatora.
