Wyłącznik nadprądowy 3P C 20A 6kA, SZ203-C20 | 2CDS253025R0204 ABB

Opis i Kluczowe Cechy

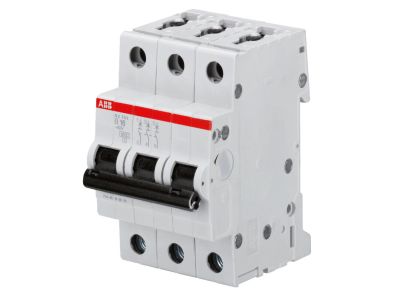

Wyłącznik nadprądowy ABB SZ203-C20 to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się konstrukcją 3-biegunową (3P), co umożliwia jednoczesne zabezpieczenie trzech faz obwodu elektrycznego. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych, gdzie wymagana jest zwłoka czasowa przy krótkotrwałych przeciążeniach.

• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wartości do 6000A, chroniąc infrastrukturę przed zniszczeniem.
• Charakterystyka C: Przeznaczona do ochrony odbiorników o prądach rozruchowych wyższych niż w przypadku standardowego oświetlenia, takich jak silniki małej mocy czy grupy gniazd wtykowych.
• Niezawodność ABB: Seria SZ zapewnia wysoką trwałość mechaniczną i elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych.
• Zaciski windowe: Specjalna konstrukcja zacisków ułatwia pewne mocowanie przewodów i szyn łączeniowych, minimalizując ryzyko poluzowania styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik SZ203-C20 spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego, zapewniając pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Posiada również niezbędne certyfikaty dopuszczające do obrotu na rynku profesjonalnym, co jest kluczowe dla projektantów i wykonawców instalacji B2B.

Zastosowanie

Wyłącznik nadmiarowo-prądowy ABB SZ203-C20 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki charakterystyce C, jest on rekomendowany do:

• Zabezpieczania obwodów zasilających urządzenia z silnikami elektrycznymi o niewielkiej mocy.
• Ochrony instalacji gniazdowych w biurach i warsztatach, gdzie podłączane są urządzenia o zmiennym obciążeniu.
• Systemów automatyki budynkowej, gdzie wymagana jest selektywność i pewność zadziałania.
• Rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i intuicyjną instalację wewnątrz rozdzielnicy. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Dobór odpowiedniego przekroju przewodów zasilających i odpływowych musi być zgodny z prądem znamionowym 20A oraz warunkami pętli zwarcia.
• Pozycjonowanie: Aparat może być montowany w dowolnej pozycji, jednak zaleca się zachowanie przejrzystości w układzie szyn grzebieniowych dla ułatwienia późniejszej konserwacji.

FAQ

1. Czy wyłącznik SZ203-C20 nadaje się do ochrony silników?
Tak, charakterystyka C jest odpowiednia dla silników o niskim prądzie rozruchowym. W przypadku ciężkiego rozruchu należy rozważyć charakterystykę D.

2. Jaka jest różnica między serią SZ a standardową serią S200?
Seria SZ jest dedykowanym rozwiązaniem ABB, które zachowuje kluczowe parametry techniczne serii profesjonalnych, oferując optymalny stosunek ceny do jakości przy zachowaniu pełnej ochrony 6kA.

3. Czy urządzenie może pracować w instalacjach prądu stałego (DC)?
Model SZ203-C20 jest zoptymalizowany do pracy w obwodach prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wyłączników z serii S200 M UC.
