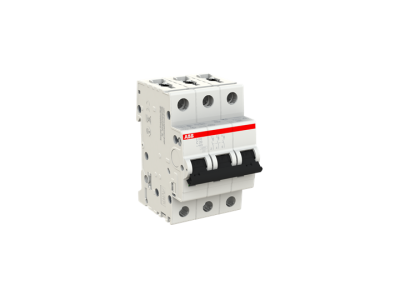

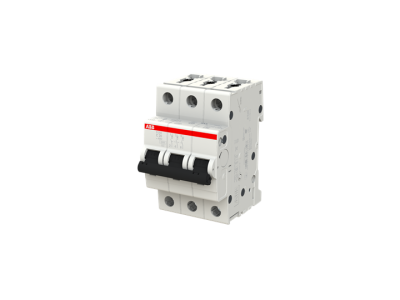

Wyłącznik nadprądowy 3P C 20A 6kA, S203-C20 | 2CDS253001R0204 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-C20 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektroenergetycznych. Urządzenie posiada trójbiegunową konstrukcję (3P), co pozwala na kompleksową ochronę obwodów trójfazowych. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA (zgodnie z normą IEC/EN 60898-1) zapewnia skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii, chroniąc infrastrukturę przed kosztownymi uszkodzeniami. Wyłącznik wyposażony jest w opatentowane zaciski śrubowe, które umożliwiają jednoczesne podłączenie szyn łączeniowych oraz przewodów o przekroju do 35 mm², co znacząco podnosi elastyczność konfiguracji w rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Wyłącznik S203-C20 jest w pełni zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co pozwala na jego stosowanie zarówno w budownictwie mieszkaniowym, jak i w wymagających aplikacjach komercyjnych oraz przemysłowych. Posiada liczne certyfikaty i aprobaty techniczne, które potwierdzają jego niezawodność w ekstremalnych warunkach eksploatacyjnych, zapewniając długowieczność i stabilność parametrów elektrycznych przez cały okres użytkowania.

Zastosowanie

Dzięki charakterystyce C, która dopuszcza krótkotrwałe przeciążenia (wyzwalanie magnetyczne w zakresie 5-10 krotności prądu znamionowego), wyłącznik S203-C20 znajduje szerokie zastosowanie w ochronie obwodów zasilających silniki elektryczne o małej mocy, systemy oświetleniowe z dużą liczbą lamp wyładowczych oraz gniazda wtykowe w obiektach biurowych i warsztatach. Jest to kluczowy element systemów rozdziału energii w budynkach użyteczności publicznej, gdzie stabilność zasilania i selektywność zabezpieczeń są priorytetem dla ciągłości procesów biznesowych i technologicznych.

Wskazówki Montażowe

Montaż wyłącznika odbywa się na standardowej szynie montażowej DIN (TH35) przy użyciu wytrzymałych zatrzasków, co gwarantuje stabilne osadzenie aparatu. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, który powinien wynosić 2,8 Nm, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie umożliwia zasilanie zarówno od góry, jak i od dołu, co ułatwia prowadzenie przewodów wewnątrz rozdzielnicy. Czytelny wskaźnik położenia styków (kolor zielony/czerwony) pozwala na szybką identyfikację stanu pracy urządzenia, co jest kluczowe podczas prac konserwacyjnych i diagnostycznych.

FAQ

• Czy wyłącznik S203-C20 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla urządzeń o zwiększonym prądzie rozruchowym, takich jak małe silniki czy transformatory.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski urządzenia pozwalają na montaż przewodów sztywnych o przekroju do 35 mm² oraz przewodów elastycznych z tulejkami do 25 mm².
• Czy aparat posiada wskaźnik zadziałania? Tak, wyłącznik wyposażony jest w zintegrowany wskaźnik rzeczywistego położenia styków, co zwiększa bezpieczeństwo obsługi.
