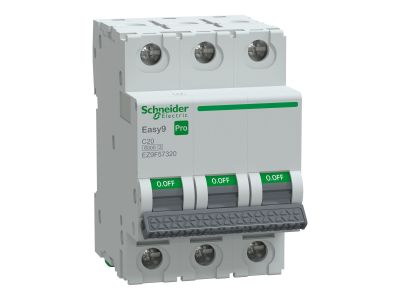

Wyłącznik nadprądowy 3P C 20A 6kA, Easy9 Pro EZ9F-C20-3 | EZ9F57320 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Easy9 Pro EZ9F-C20-3 o charakterystyce C 20A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, zapewnia ochronę obwodów trójfazowych zasilających odbiorniki o charakterze indukcyjnym (np. silniki, pompy, wentylatory) lub rezystancyjnym.

• 3-biegunowa konstrukcja: Zapewnia symetryczne zabezpieczenie wszystkich faz obwodu, minimalizując ryzyko awarii spowodowanej nierównomiernym obciążeniem.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealna do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchowym.
• Prąd znamionowy 20A: Dopuszczalne ciągłe obciążenie prądowe, dostosowane do typowych potrzeb instalacji domowych i przemysłowych o średnim poborze mocy.
• Zdolność zwarciowa 6kA: Odporność na maksymalny prąd zwarciowy w miejscu montażu, gwarantująca bezawaryjną ochronę nawet w trudnych warunkach sieciowych.
• Montaż na szynę DIN 35mm: Szybki i pewny montaż w standardowych rozdzielnicach, kompatybilny z innymi urządzeniami modułowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy Easy9 Pro EZ9F-C20-3 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o napięciu znamionowym do 400V AC. Dzięki charakterystyce C sprawdza się w instalacjach z odbiornikami o średnim prądzie udarowym.

• Ochrona obwodów zasilających silniki, pompy, kompresory lub inne urządzenia indukcyjne w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających gniazda wtykowe w instalacjach trójfazowych, np. w warsztatach, magazynach lub obiektach gastronomicznych.
• Ochrona obwodów grzewczych, klimatyzacji lub wentylacji – wszędzie tam, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element układu selektywnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami (zalecane minimum 1 moduł). Przewody doprowadzić do zacisków zgodnie z oznaczeniami L1, L2, L3 (zasilanie) i N (neutralny, jeśli dotyczy). Dokręcić śruby zaciskowe z wymaganym momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów jednofazowych? Nie – wyłącznik 3-biegunowy przeznaczony jest wyłącznie do ochrony obwodów trójfazowych. Do obwodów jednofazowych należy stosować odpowiednie wyłączniki 1-biegunowe.
• Jaki jest zakres temperatury pracy wyłącznika? Znamionowy zakres pracy wynosi od -25°C do +55°C, co pozwala na stosowanie w większości środowisk wewnętrznych.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny reagujący na przeciążenia, co zapewnia kompleksową ochronę.
