Wyłącznik nadprądowy 3P C 20A 6kA AC, HN-C20/3 | 194892 Eaton

Opis i Kluczowe Cechy

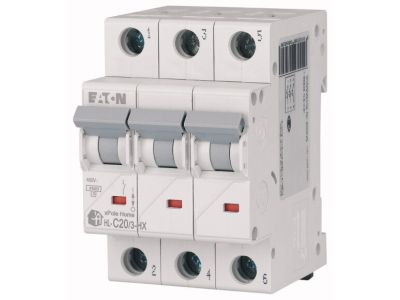

Wyłącznik nadprądowy EATON z serii HN, model HN-C20/3 o numerze katalogowym 194892, to zaawansowany aparat modułowy zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się trzema biegunami (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje bezpieczeństwo i ciągłość pracy instalacji nawet w przypadku wystąpienia gwałtownych awarii sieciowych.
• Zaciski windowe: Zastosowanie nowoczesnych zacisków windowych umożliwia pewne i trwałe mocowanie przewodów łączeniowych, co minimalizuje ryzyko poluzowania styku i przegrzania punktów połączeniowych.
• Seria HN: Linia produktów dedykowana dla profesjonalistów, łącząca w sobie wysoką trwałość mechaniczną oraz precyzję działania wyzwalaczy termicznych i magnetycznych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac konserwacyjnych.

Zgodność z Normami

Wyłącznik nadprądowy HN-C20/3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 60898-1 potwierdza jego przydatność do stosowania w instalacjach domowych oraz budynkach użyteczności publicznej. Urządzenie posiada certyfikację gwarantującą bezpieczne rozłączanie prądów przeciążeniowych i zwarciowych, co jest kluczowe dla ochrony mienia i zdrowia użytkowników.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w miejscach, gdzie standardowe zabezpieczenia typu B mogłyby powodować niepożądane wyzwalanie podczas startu urządzeń. Główne obszary wykorzystania to:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz urządzeń AGD o większej mocy.
• Obiekty użyteczności publicznej: Ochrona systemów oświetleniowych oraz klimatyzacyjnych.
• Przemysł: Zabezpieczanie mniejszych silników elektrycznych, transformatorów sterowniczych oraz innych odbiorników o charakterze indukcyjnym.
• Rozdzielnice modułowe: Dzięki kompatybilności z szynami zbiorczymi, aparat doskonale integruje się w rozbudowanych systemach rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika HN-C20/3 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Kluczowe aspekty instalacji obejmują:

• Montaż na szynie DIN: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej TS35mm, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub w zaciskach windowych, aby zapewnić optymalny styk elektryczny bez uszkodzenia żyły przewodu.
• Oszynowanie: Wyłącznik jest kompatybilny z szynami grzebieniowymi (szyny zbiorcze), co pozwala na estetyczne i bezpieczne mostkowanie wielu aparatów w jednym rzędzie.
• Akcesoria: Konstrukcja umożliwia łatwe doposażenie w styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe, co rozszerza funkcjonalność o zdalne sterowanie i sygnalizację.

FAQ

1. Czy wyłącznik HN-C20/3 może być stosowany jako główny wyłącznik w mieszkaniu?
Wyłącznik ten służy do zabezpieczania konkretnych obwodów odbiorczych. Jako wyłącznik główny zazwyczaj stosuje się rozłączniki izolacyjne lub wyłączniki o wyższej zdolności zwarciowej, zależnie od projektu instalacji.

2. Czym różni się charakterystyka C od charakterystyki B?
Charakterystyka C posiada wyższy próg wyzwalania magnetycznego (5-10 x In), co pozwala na pracę z urządzeniami generującymi krótkotrwałe piki prądowe przy rozruchu, podczas gdy charakterystyka B (3-5 x In) jest bardziej czuła.

3. Czy do tego modelu można podłączyć szynę łączeniową?
Tak, konstrukcja zacisków windowych w serii HN od EATON jest w pełni przystosowana do współpracy z profesjonalnymi szynami zbiorczymi typu widełkowego lub sztyftowego.
