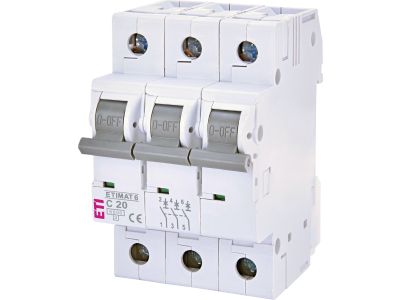

Wyłącznik nadprądowy 3P C 20A 6kA AC ETIMAT 6 | 002145517 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o numerze katalogowym 2145517 to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do obwodów o umiarkowanych prądach rozruchowych, takich jak silniki o małej mocy czy grupy gniazd wtykowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed zniszczeniem.
• Możliwość rozbudowy: Konstrukcja pozwala na łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Wysoka trwałość: Wyłącznik spełnia rygorystyczne wymagania dla wyłączników głównych, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłączniki serii ETIMAT 6 spełniają wymagania normy IEC/EN 60898-1, co jest gwarancją najwyższej jakości wykonania oraz powtarzalności parametrów technicznych. Dzięki temu mogą być stosowane jako certyfikowane zabezpieczenia w instalacjach niskiego napięcia na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 3p C20 znajduje szerokie zastosowanie w różnych sektorach elektroinstalacyjnych:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów siłowych, zasilanie płyt indukcyjnych oraz innych urządzeń AGD wymagających stabilnego zasilania trójfazowego.
• Obiekty użyteczności publicznej: Ochrona instalacji oświetleniowych i gniazd w biurach, szkołach oraz szpitalach.
• Przemysł: Zabezpieczanie mniejszych odbiorników napędowych oraz obwodów sterowniczych, gdzie charakterystyka C zapobiega niepożądanym wyzwoleniom podczas startu urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (EN 60715).
• Zaciski: Wyposażony w solidne zaciski ramkowe, które umożliwiają pewne połączenie przewodów o różnych przekrojach. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków.
• Pozycja pracy: Wyłącznik może pracować w dowolnej pozycji, co ułatwia aranżację wewnątrz rozdzielnicy.
• Oznakowanie: Zaleca się stosowanie czytelnych opisów na polu opisowym wyłącznika w celu szybkiej identyfikacji zabezpieczanego obwodu.

FAQ

• Czy do tego wyłącznika można podłączyć szynę grzebieniową? Tak, konstrukcja zacisków umożliwia jednoczesne podłączenie przewodów oraz szyn łączeniowych (widełkowych lub sztyftowych).
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10 razy większym od prądu znamionowego, co pozwala na bezpieczny rozruch urządzeń o zwiększonym poborze prądu startowego.
• Czy wyłącznik ETIMAT 6 może służyć jako rozłącznik główny? Tak, parametry techniczne tego modelu pozwalają na spełnienie wymagań stawianych wyłącznikom głównym w instalacjach domowych i przemysłowych.
