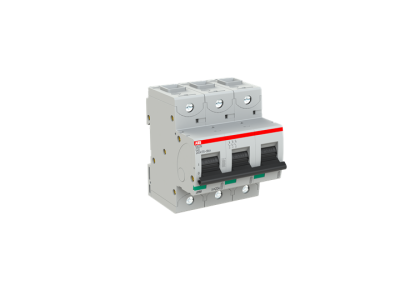

Wyłącznik nadprądowy 3P C 20A 36kA, S803N-C20 | 2CCS893001R0204 ABB

Alternatywny kod produktu: 2CCS893001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-C20 (symbol 2CCS893001R0204) o charakterystyce C i prądzie znamionowym 20A to wysokowydajny ogranicznik prądu zaprojektowany do ochrony instalacji elektrycznych 3-fazowych. Zapewnia efektywną ochronę przed zwarciami (36kA) i przeciążeniami dzięki zintegrowanym mechanizmom wyzwalającym: termicznemu (przeciążenie) i elektromechanicznemu (zwarcie). Może być stosowany w układach o napięciu do 400/690V AC oraz w prądzie stałym.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w obwodach trójfazowych, zapobiegając awariom spowodowanym nierównomiernym obciążeniem.
• Charakterystyka C (20A): Szybka reakcja na zwarcia i umiarkowana tolerancja na chwilowe przeciążenia – idealna do zabezpieczania obwodów gniazd wtyczkowych, oświetlenia i małych silników.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia gwarantuje niezawodną pracę nawet w narażonych instalacjach przemysłowych.
• Maksymalne napięcie pracy 400/690V AC: Kompatybilność z szerokim zakresem instalacji trójfazowych, w tym zasilających maszyny i układy przemysłowe.
• Zacisk klatkowy: Umożliwia szybkie i pewne połączenie przewodów miedzianych, redukując ryzyko obluzowania i nadmiernego nagrzewania się styków.

Zgodność z Normami

Wyłącznik S803N-C20 spełnia wymagania norm międzynarodowych: IEC/EN 60898-1 (ochrona obwodów instalacyjnych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

S803N-C20 to wszechstronny wyłącznik nadprądowy przeznaczony do ochrony obwodów trójfazowych w różnych środowiskach, od instalacji mieszkaniowych po przemysłowe.

• Zabezpieczanie obwodów gniazd wtyczkowych 3-fazowych w warsztatach, biurach i budynkach użyteczności publicznej.
• Ochrona układów sterowania i napędów małych maszyn w halach produkcyjnych.
• Stosowanie w instalacjach rozdzielczych budynków komercyjnych i przemysłowych.
• Zabezpieczanie obwodów oświetlenia awaryjnego i systemów przeciwpożarowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie i upewnić się, że obciążenie jest wyłączone. Wyłącznik należy zamontować na szynie DIN zgodnie z normami montażowymi. Zaciski klatkowe służą do podłączania przewodów miedzianych o odpowiednim przekroju – dokręcenie należy wykonać z zalecanym momentem (sprawdzić w dokumentacji technicznej). Po instalacji przeprowadzić testy działania, w tym symulację zwarcia, aby potwierdzić poprawną reakcję wyłącznika.

FAQ

• Jakie są maksymalne napięcia pracy wyłącznika? Wyłącznik może pracować w zakresie napięć 240/415V AC i 400/690V AC oraz w prądzie stałym – co czyni go uniwersalnym dla różnych systemów zasilania.
• Jaki jest zakres temperatur pracy? Wyłącznik jest przeznaczony do pracy w temperaturach od -25°C do +70°C, co pozwala na stosowanie go w większości środowisk przemysłowych.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem uziemienia? Tak – elektromechaniczny mechanizm wyzwalający zapewnia ochronę przed zwarciami doziemnymi, wyłączając obwód w przypadku wykrycia nieprawidłowości w układzie.
