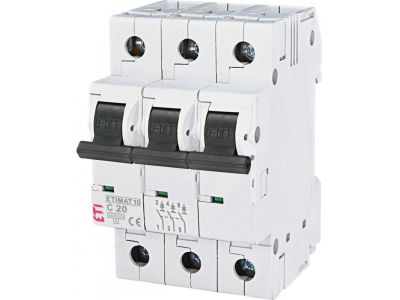

Wyłącznik nadprądowy 3P C 20A 10kA AC ETIMAT10 | 002135717 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 10 o charakterystyce C i prądzie znamionowym 20A to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane przez renomowanego producenta ETI. Urządzenie to służy do skutecznej ochrony obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Kluczowym parametrem tego modelu jest wysoka znamionowa zwarciowa zdolność łączeniowa wynosząca aż 10 kA, co pozwala na bezpieczne stosowanie go w instalacjach o podwyższonych wymaganiach technicznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Konstrukcja trójbiegunowa (3P) umożliwia jednoczesne rozłączanie trzech faz, co jest niezbędne w systemach zasilania trójfazowego. Wyłącznik charakteryzuje się możliwością rozbudowy o styki pomocnicze oraz wyzwalacze wzrostowe, co znacząco zwiększa funkcjonalność systemu automatyki budynkowej.

• Prąd znamionowy 20A: Pozwala na zabezpieczenie odbiorników o średnim poborze mocy, zapewniając ciągłość zasilania przy zachowaniu pełnej ochrony.
• Charakterystyka C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, co eliminuje ryzyko niepożądanych wyzwoleń podczas startu silników czy oświetlenia.
• Zdolność zwarciowa 10kA: Gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużym natężeniu.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy urządzenia podnosi poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych i europejskich, co potwierdza jego wysoką jakość i niezawodność. Wyłącznik ETIMAT 10 jest zgodny z normą IEC/EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dodatkowo, urządzenie spełnia wymagania stawiane wyłącznikom głównym, co pozwala na jego szerokie zastosowanie w rozdzielnicach jako elementu nadrzędnego. Posiada certyfikację CE oraz inne branżowe atesty potwierdzające bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wyłącznik nadprądowy ETI 2135717 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki. W budownictwie mieszkaniowym idealnie sprawdza się jako zabezpieczenie obwodów gniazd wtykowych oraz urządzeń AGD o większej mocy. W obiektach użyteczności publicznej oraz w przemyśle jest wykorzystywany do ochrony obwodów sterowniczych, silników o małej mocy oraz systemów oświetleniowych. Dzięki trójpolowej konstrukcji jest niezastąpiony w zasilaniu maszyn i urządzeń wymagających napięcia 400V AC. Możliwość montażu akcesoriów dodatkowych sprawia, że jest on chętnie wybierany przez integratorów systemów automatyki do zdalnego monitorowania stanu instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35 (EN 60715). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków. Zaciski umożliwiają podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką). Konstrukcja zacisków chroni przed błędnym wprowadzeniem przewodu pod zacisk, co minimalizuje ryzyko awarii podczas uruchamiania instalacji.

FAQ

• Czy wyłącznik ETIMAT 10 można stosować jako wyłącznik główny? Tak, urządzenie spełnia wymagania techniczne stawiane wyłącznikom głównym w rozdzielnicach niskiego napięcia.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg zadziałania wyzwalacza elektromagnetycznego, co czyni ją idealną do obwodów z urządzeniami generującymi prądy rozruchowe.
• Czy do tego modelu można dołożyć styk pomocniczy? Tak, konstrukcja serii ETIMAT 10 pozwala na łatwy montaż styków pomocniczych oraz innych akcesoriów modułowych po bokach urządzenia.
