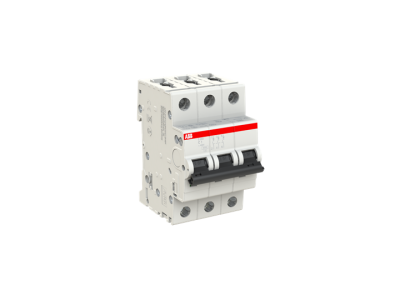

Wyłącznik nadprądowy 3P C 1A 6kA, S203-C1 | 2CDS253001R0014 ABB

Alternatywny kod produktu: 2CDS253001R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S203-C1 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 1 A i zdolności zwarciowej 6 kA. Charakterystyka C (5–10 In) gwarantuje szybkie wyzwalanie w przypadku zwarć, jednocześnie dopuszczając krótkotrwałe przeciążenia występujące przy rozruchu silników lub obciążeń indukcyjnych. Dzięki trzem biegunom odłącza jednocześnie wszystkie fazy, co zwiększa bezpieczeństwo obsługi i serwisu.

• Trzy bieguny (3P): Pełne odłączenie wszystkich przewodów fazowych w obwodzie – niezbędne w instalacjach trójfazowych, gdzie wymagana jest całkowita izolacja galwaniczna.
• Prąd znamionowy 1 A: Precyzyjna ochrona odbiorników o bardzo małym poborze mocy – idealna do sterowników PLC, czujników, oświetlenia LED lub obwodów sygnalizacyjnych.
• Zdolność zwarciowa 6 kA: Bezpieczne przerywanie prądów zwarciowych w typowych rozdzielnicach budynkowych – zapewnia niezawodność nawet przy zwarciu w sieci zasilającej.
• Charakterystyka C: Dopasowanie do obciążeń o charakterze indukcyjnym (silniki, transformatory, dławiki) – wyłącznik nie wyzwala się przy krótkotrwałych prądach rozruchowych.

Zgodność z Normami

Wyłącznik nadprądowy S203-C1 spełnia wymagania europejskich norm dla wyłączników instalacyjnych oraz posiada certyfikat CE. Szczegółowe dane dotyczące zgodności z poszczególnymi normami (EN/IEC) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu i trójbiegunowej konstrukcji wyłącznik S203-C1 sprawdza się w obwodach wymagających precyzyjnego zabezpieczenia oraz pełnego odłączania wszystkich faz.

• Ochrona obwodów sterowania i automatyki – zabezpiecza zasilanie sterowników PLC, przekaźników oraz czujników przed zwarciem i przeciążeniem.
• Zabezpieczenie gniazd i odbiorników w instalacjach trójfazowych o małej mocy – np. w układach wentylacji, pomp lub oświetlenia awaryjnego.
• Separacja obwodów sygnalizacyjnych i pomiarowych – odłączenie wszystkich faz w przypadku awarii umożliwia bezpieczny serwis bez ryzyka napięcia na pozostałych przewodach.
• Zastosowanie w rozdzielnicach sekcyjnych – w miejscach, gdzie wymagana jest selektywność zabezpieczeń przy niskich prądach znamionowych.

Wskazówki Montażowe

Wyłącznik nadprądowy S203-C1 może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Montaż odbywa się na szynie DIN TH35 w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych (zalecany 0,75–2,5 mm²) należy dobrać do prądu znamionowego obwodu. Momenty dokręcania śrub zaciskowych stosuj zgodnie z wartościami podanymi w dokumentacji produktu – zbyt duża siła może uszkodzić korpus, zbyt mała spowodować przegrzewanie styków.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S203-C1? Zdolność zwarciowa wynosi 6 kA zgodnie z danymi katalogowymi – wystarczająca do bezpiecznego przerywania prądów zwarciowych w typowych instalacjach budynkowych.
• Dla jakich odbiorników rekomendowany jest wyłącznik 1 A? Prąd 1 A sprawdza się w obwodach o małym poborze mocy – np. w zasilaniu sterowników, przekaźników, czujników, lamp LED lub układów sygnalizacyjnych. Należy upewnić się, że prąd roboczy odbiornika nie przekracza 1 A.
• Czy wyłącznik nadaje się do zabezpieczania silników? Charakterystyka C (5–10 In) jest odpowiednia dla silników i obciążeń indukcyjnych, ponieważ toleruje prądy rozruchowe. Jednak ze względu na niski prąd 1 A znajdzie zastosowanie jedynie przy bardzo małych silnikach – przed doborem sprawdź wartości prądów rozruchowych w dokumentacji silnika.
