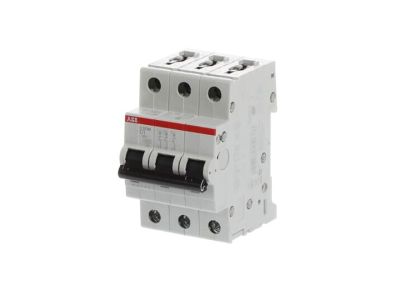

Wyłącznik nadprądowy 3P C 1A 10kA, S203M-C1 | 2CDS273001R0014 ABB

Alternatywny kod produktu: 2CDS273001R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-C1 (symbol 2CDS273001R0014) o charakterystyce C, prądzie znamionowym 1A i zdolności wyłączania 10kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Dedykowany do zastosowań w układach trójfazowych, zapewnia niezawodną ochronę obwodów zasilających maszyny, urządzenia przemysłowe oraz instalacje komercyjne i mieszkaniowe.

• Charakterystyka C: Szybkie działanie przy zwarciach (5–10 razy prąd znamionowy), idealna do zabezpieczenia obwodów z silnikami, transformatorami lub urządzeniami zasilanymi przez dławiki.
• Prąd znamionowy 1A: Precyzyjna ochrona obwodów o niewielkim poborze mocy, np. czujników, układów sterowania lub małych odbiorników.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia, gwarantująca skuteczne przerwanie łuku elektrycznego nawet w silnie obciążonych instalacjach.
• Konstrukcja 3-biegunowa: Pełna ochrona wszystkich trzech faz w układach trójfazowych, zapobiega awariom spowodowanym niesymetrycznym obciążeniem.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S203M-C1 spełnia wymogi norm międzynarodowych IEC/EN 60898-1 (ochrona obwodów niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S203M-C1 znajduje zastosowanie jako element zabezpieczający w instalacjach elektrycznych o różnym stopniu skomplikowania – od prostych układów sterowania po rozbudowane systemy przemysłowe.

• Zabezpieczenie obwodów trójfazowych w maszynach i urządzeniach przemysłowych (np. napędy, silniki, regulatory prędkości).
• Ochrona instalacji komercyjnych, takich jak biurowce, centra handlowe czy hotele – szczególnie w układach zasilania gniazd, oświetlenia i systemów HVAC.
• Stosowanie w układach automatyki budynkowej (BMS) do zabezpieczenia obwodów sterowania i sygnalizacji.
• Zabezpieczenie obwodów zasilających małe odbiorniki, np. czujniki, układy pomiarowe lub moduły sterowania w systemach rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w dedykowanej rozdzielnicy modułowej (np. na szynie DIN 35 mm), zabezpieczając go przed luzowaniem się zacisków. Przekrój przewodów doprowadzających musi być dostosowany do prądu znamionowego (1A), a moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (zwykle 2–3 Nm). W przypadku instalacji trójfazowych należy upewnić się, że wszystkie trzy bieguny są prawidłowo podłączone i nie występuje asymetria obciążenia. Po montażu przeprowadzić test funkcjonalny – symulację zwarcia lub przeciążenia, aby potwierdzić poprawność działania.

FAQ

• Jakie są główne różnice między charakterystykami B, C i D? Charakterystyka C charakteryzuje się szybkim działaniem przy zwarciach (5–10 razy prąd znamionowy), co czyni ją odpowiednią do zabezpieczenia obwodów z silnikami lub transformatorami. Charakterystyka B działa wolniej (3–5 razy prąd znamionowy), a D jest przeznaczona do obwodów z bardzo wysokimi prądami rozruchowymi (10–20 razy prąd znamionowy), np. spawarek.
• Czy wyłącznik S203M-C1 można stosować w instalacjach mieszkaniowych? Tak, ze względu na zgodność z normą IEC/EN 60898-1, która obejmuje zastosowania mieszkaniowe. Charakterystyka C zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, co czyni ją wszechstronną w typowych instalacjach domowych (np. zabezpieczenie obwodów gniazdowych lub oświetleniowych).
• Jaką rolę pełni styk pomocniczy (opcjonalny) w serii S200M? Styk pomocniczy, montowany od dołu wyłącznika, służy do sygnalizacji położenia styków (załączony/rozwarty) lub zdalnego sterowania. Pozwala na oszczędność miejsca w rozdzielnicy poprzez eliminację dodatkowych modułów sygnalizacyjnych.
