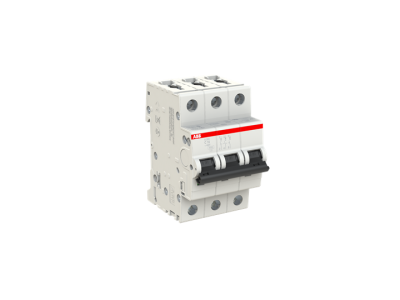

Wyłącznik nadprądowy 3P C 16A 6kA, S203-C16 | 2CDS253001R0164 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-C16 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada trzy bieguny (3P), co umożliwia jednoczesne rozłączanie trzech faz w obwodach trójfazowych, zapewniając kompleksową ochronę odbiorników siłowych. Charakterystyka wyzwalania typu C została precyzyjnie skalibrowana, aby umożliwić stabilną pracę w obwodach o podwyższonym prądzie rozruchowym, co skutecznie zapobiega niepożądanym zadziałaniom podczas startu urządzeń o charakterze indukcyjnym. Prąd znamionowy wynoszący 16A w połączeniu ze znamionową zwarciową zdolnością łączeniową na poziomie 6kA gwarantuje skuteczną ochronę przed skutkami przeciążeń oraz gwałtownych zwarć w instalacjach prądu przemiennego (AC).

• Trójbiegunowa konstrukcja (3P) zapewniająca pełną ochronę obwodów trójfazowych.
• Charakterystyka C idealna dla odbiorników o charakterze mieszanym i indukcyjnym, takich jak silniki czy transformatory.
• Znamionowa zdolność zwarciowa 6kA gwarantująca bezpieczeństwo w standardowych instalacjach budynkowych i przemysłowych.
• Wysoka trwałość mechaniczna i elektryczna, z której słynie marka ABB, przekładająca się na wieloletnią bezawaryjną eksploatację.
• Zintegrowane zaciski windowe ułatwiające poprawny montaż przewodów i minimalizujące ryzyko błędów instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Wyłącznik S203-C16 spełnia wymagania normy IEC/EN 60898-1, która definiuje parametry aparatury do zastosowań domowych i podobnych, a także normy IEC/EN 60947-2, dedykowanej dla bardziej wymagających aplikacji przemysłowych. Posiadanie tych certyfikatów potwierdza, że aparat przeszedł restrykcyjne testy wytrzymałościowe, co czyni go zaufanym elementem każdej nowoczesnej rozdzielnicy elektrycznej.

Zastosowanie

Model S203-C16 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest szczególnie rekomendowany do zabezpieczania obwodów zasilających silniki elektryczne o niewielkiej mocy, systemy klimatyzacji, pompy ciepła oraz zaawansowane systemy oświetleniowe. Dzięki charakterystyce C, wyłącznik ten doskonale radzi sobie z krótkotrwałymi pikami prądowymi, które towarzyszą uruchamianiu elektronarzędzi czy urządzeń biurowych o dużej mocy, nie przerywając ciągłości zasilania bez wyraźnej przyczyny awaryjnej. Jest to idealny wybór dla hal produkcyjnych, warsztatów oraz nowoczesnego budownictwa wielorodzinnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Urządzenie wyposażone jest w ergonomiczne zaciski, które pozwalają na stabilne mocowanie przewodów sztywnych i giętkich o odpowiednio dobranym przekroju. Podczas instalacji należy zwrócić szczególną uwagę na zalecany moment dokręcania śrub zaciskowych, co zapobiega zjawisku luzowania się styków i ich nadmiernemu nagrzewaniu. Konstrukcja obudowy zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dotykiem części pod napięciem. Wyłącznik może być montowany w dowolnej pozycji, co znacząco ułatwia organizację przestrzeni wewnątrz rozdzielnicy.

FAQ

• Co oznacza charakterystyka C w tym modelu? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to optymalne rozwiązanie dla obwodów, w których występują urządzenia generujące prądy rozruchowe.
• Czy wyłącznik S203-C16 nadaje się do zabezpieczania silników? Tak, dzięki charakterystyce C i trójbiegunowej budowie, jest on często stosowany do ochrony mniejszych silników trójfazowych przed skutkami zwarć i przeciążeń.
• Jaka jest główna zaleta produktów ABB z serii S200? Seria S200 charakteryzuje się wysoką niezawodnością, kompaktową budową oraz szeroką gamą akcesoriów dodatkowych, co czyni ją standardem w branży elektroinstalacyjnej.
