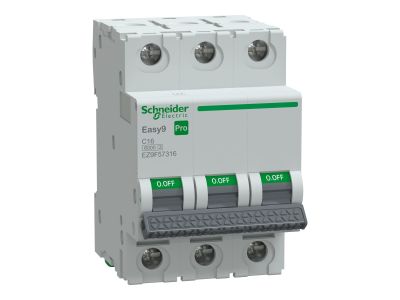

Wyłącznik nadprądowy 3P C 16A 6kA, Easy9 Pro EZ9F-C16-3 | EZ9F57316 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Easy9 Pro EZ9F-C16-3 o prądzie znamionowym 16A i charakterystyce C to kluczowe zabezpieczenie obwodów elektrycznych w instalacjach niskiego napięcia. Przeznaczony do ochrony przed skutkami zwarć i przeciążeń, zapewnia niezawodną ochronę urządzeń i przewodów. Charakterystyka C sprawia, że reaguje na zwarcia i przeciążenia o umiarkowanym prądzie szczytowym, co czyni go wszechstronnym rozwiązaniem dla zabezpieczenia gniazd, oświetlenia oraz obwodów silnikowych o niskim prądzie rozruchowym.

• 3-biegunowa konstrukcja: Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz w obwodzie trójfazowym, zapewniając kompleksową ochronę instalacji.
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia o umiarkowanym prądzie szczytowym – idealna do zabezpieczenia obwodów gniazdowych, oświetlenia i niewielkich odbiorników.
• Prąd znamionowy 16A: Dobrze dobrany do zabezpieczenia typowych obwodów gniazdowych, oświetleniowych i małych silników o niskim prądzie rozruchowym.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia, co zapewnia niezawodną ochronę nawet w przypadku zwarć o dużej energii.
• Szeroki zakres zastosowań: Stosowany w instalacjach mieszkaniowych, handlowych i przemysłowych do zabezpieczenia obwodów 230/400V.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, dotyczących bezpieczeństwa i charakterystyk łączników ochronnych. Został zaprojektowany zgodnie z europejskimi dyrektywami i posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy C 16A 6kA znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów gniazdowych w instalacjach mieszkaniowych i biurowych.
• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, handlowych i przemysłowych.
• Zabezpieczenie niewielkich odbiorników trójfazowych, takich jak małe silniki, pompy lub wentylatory.
• Stosowany w tablicach rozdzielczych i szafach sterowniczych do ochrony linii zasilających.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będzie montowany wyłącznik. Wyłącznik należy zamontować w odpowiedniej rozdzielnicy lub szafie, zapewniając odpowiednie warunki chłodzenia i wentylacji. Połączenia przewodów powinny być wykonane zgodnie z zaleceniami producenta, z odpowiednim momentem dokręcenia, aby zapewnić niezawodny kontakt elektryczny. Po montażu należy przeprowadzić testy funkcjonalne, aby upewnić się o prawidłowym działaniu wyłącznika.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się ten wyłącznik? Wyłącznik charakterystyki C 16A 6kA jest idealny do zabezpieczenia obwodów gniazdowych, oświetleniowych oraz niewielkich odbiorników trójfazowych o niskim prądzie rozruchowym, takich jak małe silniki czy wentylatory.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C charakteryzuje się szybszą reakcją na zwarcia i przeciążenia o umiarkowanym prądzie szczytowym w porównaniu do charakterystyki B (bardziej czuła) i D (mniej czuła). Jest to optymalny wybór do zabezpieczenia typowych obwodów gniazdowych i oświetleniowych.
• Jak dobrać odpowiedni prąd znamionowy wyłącznika? Prąd znamionowy należy dobierać na podstawie obciążenia danego obwodu. Dla obwodów gniazdowych typowo stosuje się 16A, natomiast dla obwodów oświetleniowych często 10A lub 16A, w zależności od mocy zainstalowanych odbiorników.
