Wyłącznik nadprądowy 3P C 16A 6kA AC, SENTRON | 5SL6316-7 Siemens

Opis i Kluczowe Cechy

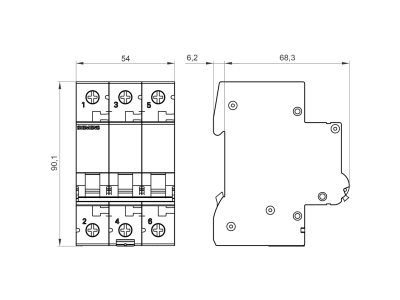

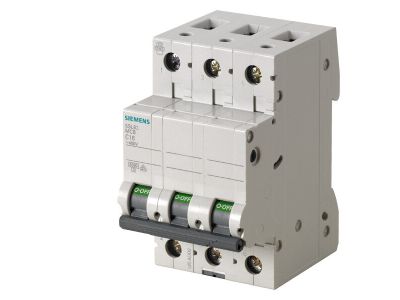

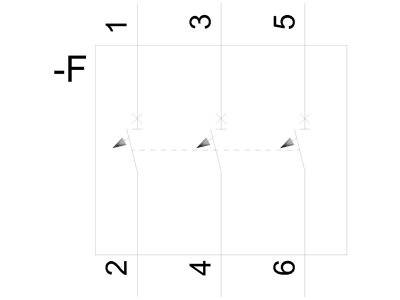

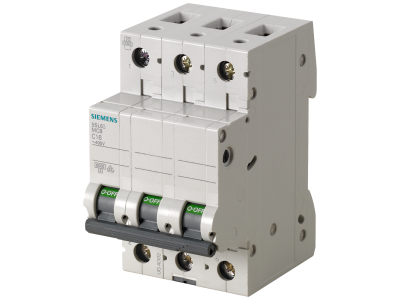

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6316-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Jest to aparat trójbiegunowy (3P), co pozwala na jednoczesne rozłączanie trzech faz obwodu, zapewniając kompleksową ochronę odbiorników trójfazowych. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, takimi jak silniki czy grupy lamp fluorescencyjnych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o znacznej energii.
• Napięcie znamionowe: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także w systemach prądu stałego (DC) do 60 V na biegun.
• Modułowość i rozbudowa: Konstrukcja serii SENTRON umożliwia łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe czy człony różnicowoprądowe, co znacząco zwiększa funkcjonalność rozdzielnicy.
• Trwałość: Wysoka jakość materiałów użytych przez firmę Siemens zapewnia długowieczność styków oraz stabilność parametrów termicznych w czasie eksploatacji.

Zgodność z Normami

Wyłącznik 5SL6316-7 spełnia rygorystyczne wymagania międzynarodowych norm elektrotechnicznych. Jest w pełni zgodny z normami IEC, co pozwala na jego stosowanie w projektach o zasięgu globalnym. Dodatkowo, produkt posiada aprobaty według standardu UL 1077, co klasyfikuje go jako "supplementary protector". Dzięki temu może być stosowany w sieciach AC o napięciu do 480V (dla wersji 2- i 3-biegunowych) na rynku północnoamerykańskim, co jest kluczowe dla producentów maszyn eksportujących swoje rozwiązania za granicę.

Zastosowanie

Dzięki swojej uniwersalności, wyłącznik nadprądowy Siemens znajduje zastosowanie w szerokim spektrum instalacji:

• Budownictwo komercyjne i mieszkaniowe: Ochrona obwodów gniazd wtykowych oraz oświetlenia w budynkach użyteczności publicznej.
• Przemysł: Zabezpieczanie obwodów sterowniczych, małych silników oraz urządzeń pomocniczych w szafach automatyki.
• Infrastruktura: Wykorzystanie jako wyłącznik główny lub rozłącznik izolacyjny w mniejszych rozdzielnicach piętrowych.
• Systemy DC: Możliwość pracy w niskonapięciowych systemach zasilania gwarantowanego do 60V DC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Szyna DIN: Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia pewne trzymanie i łatwą wymianę.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Zaciski pozwalają na podłączenie przewodów o różnych przekrojach, zapewniając elastyczność przy projektowaniu okablowania.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, co ułatwia aranżację wnętrza szafy sterowniczej.

FAQ

1. Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B?
Tak, jednak należy pamiętać, że charakterystyka C ma wyższy próg wyzwalania magnetycznego (5-10x In), co jest pożądane przy urządzeniach z prądem rozruchowym, ale wymaga sprawdzenia warunku samoczynnego wyłączenia zasilania w danej instalacji.

2. Czy model 5SL6316-7 nadaje się do fotowoltaiki?
Może być stosowany po stronie AC instalacji. W przypadku strony DC, należy upewnić się, że napięcie obwodu nie przekracza 60V DC na biegun.

3. Jakie akcesoria mogę podłączyć do tego wyłącznika?
Wyłącznik jest kompatybilny z systemem akcesoriów Siemens SENTRON, w tym ze stykami sygnalizacyjnymi błędu (AS), stykami pomocniczymi (FC) oraz wyzwalaczami wzrostowymi (ST).
