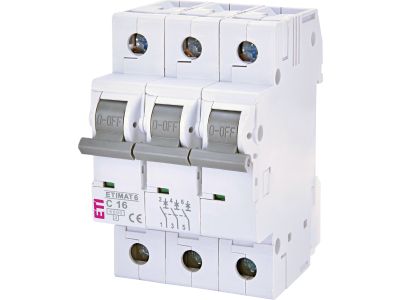

Wyłącznik nadprądowy 3P C 16A 6kA AC ETIMAT 6 | 002145516 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 serii 3P o prądzie znamionowym 16A to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane przez renomowanego producenta ETI. Urządzenie charakteryzuje się charakterystyką wyzwalania typu C, co czyni je idealnym do zabezpieczania obwodów o prądach rozruchowych o średniej wartości, takich jak silniki elektryczne czy grupy lamp. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę kablową przed zniszczeniem.

• Konstrukcja trójbiegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy aparatu podnosi poziom bezpieczeństwa obsługi.
• Możliwość rozbudowy: Konstrukcja pozwala na opcjonalny montaż styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych.
• Wysoka trwałość: Mechanizm został zaprojektowany z myślą o długotrwałej eksploatacji w wymagających warunkach przemysłowych i budownictwie wielorodzinnym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach domowych i podobnych. Wyłącznik ETIMAT 6 spełnia również funkcję wyłącznika głównego, co świadczy o wysokiej jakości wykonania i niezawodności mechanizmu izolacyjnego. Posiada certyfikację CE oraz inne wymagane atesty dopuszczające do obrotu na rynku europejskim.

Zastosowanie

Wyłącznik nadprądowy ETI 2145516 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz urządzeń AGD o większej mocy.
• Obiekty użyteczności publicznej: Ochrona instalacji oświetleniowych i systemów klimatyzacji w biurach oraz szkołach.
• Przemysł: Zabezpieczanie mniejszych odbiorników trójfazowych oraz obwodów sterowniczych, gdzie wymagana jest charakterystyka C.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Wyłącznik posiada zaciski klatkowe, które umożliwiają bezpieczne podłączenie przewodów miedzianych o różnych przekrojach. Możliwość zasilania od góry lub od dołu oraz kompatybilność z szynami łączeniowymi (grzebieniowymi) znacząco przyspiesza prace prefabrykacyjne w rozdzielnicy.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, seria ETIMAT 6 umożliwia montaż akcesoriów takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg zadziałania wyzwalacza elektromagnetycznego (5-10x In), co zapobiega zbędnym wyłączeniom przy prądach rozruchowych urządzeń.
• Czy wyłącznik może pracować jako rozłącznik główny? Tak, parametry techniczne ETIMAT 6 pozwalają na wykorzystanie go w roli wyłącznika głównego w mniejszych rozdzielnicach.
