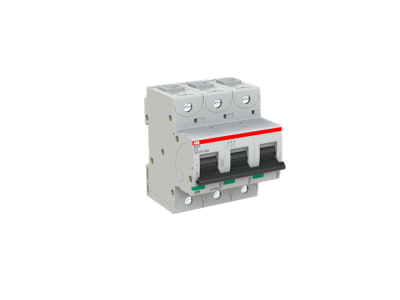

Wyłącznik nadprądowy 3P C 16A 36kA, S803N-C16 | 2CCS893001R0164 ABB

Alternatywny kod produktu: 2CCS893001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-C16 (symbol 2CCS893001R0164) o charakterystyce C to wysokowydajny ogranicznik prądu znamionowego 16 A i maksymalną zdolnością wyłączania 36 kA przy napięciu 415 V. Przeznaczony do ochrony obwodów w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Posiada zacisk klatkowy oraz dwa mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem). Szybkie wygaszanie łuku elektrycznego minimalizuje ryzyko uszkodzeń aparatury.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu trójfazowego przed przeciążeniami i zwarciami.
• Charakterystyka C: Szybkie reagowanie na zwarcia (5–10-krotny prąd znamionowy), idealna do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• Zdolność wyłączania 36 kA: Wysoka odporność na zwarcia, gwarantująca niezawodną ochronę instalacji nawet w warunkach awaryjnych.
• Dwa mechanizmy wyzwalające: Termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciami – obydwa zapewniają pełną ochronę obwodu.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o odpowiednim przekroju, zapewniając stabilne połączenie elektryczne.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona zwarciowa w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskiego napięcia). Posiada deklarację zgodności CE i spełnia międzynarodowe standardy bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S803N-C16 przeznaczony jest do zabezpieczania obwodów trójfazowych w instalacjach elektrycznych o napięciu do 400/690 V.

• Ochrona obwodów zasilających silniki, pompy i inne odbiorniki indukcyjne w instalacjach przemysłowych.
• Zabezpieczanie linii zasilających w budynkach mieszkalnych i komercyjnych (np. rozdzielnice mieszkaniowe, biurowe).
• Ochrona obwodów oświetleniowych i gniazd w rozdzielnicach elektrycznych.
• Stosowanie w systemach zasilania awaryjnego i UPS, gdzie wymagana jest wysoka odporność na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Wyłącznik montować w pionie na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody podłączać do zacisków klatkowych, dokręcając je zgodnie z wymaganym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić testy działania, w tym próbę zwarciową i sprawdzenie poprawności wyzwalania. W razie wątpliwości skonsultować się z dokumentacją techniczną lub specjalistą.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C reaguje na zwarcia o 5–10-krotnym prądzie znamionowym, co czyni ją odpowiednią do zabezpieczania obwodów z silnikami. Charakterystyka B (3–5-krotny prąd znamionowy) jest przeznaczona głównie do instalacji oświetleniowych i gniazd.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, wyłącznik S803N-C16 może być stosowany w obwodach prądu stałego o napięciu do 690 V, zgodnie z jego specyfikacją techniczną.
• Jak dobrać moment dokręcania zacisków? Moment dokręcania powinien być zgodny z zaleceniami producenta, które znajdują się w dokumentacji technicznej. Niedokręcenie może prowadzić do przegrzewania, a nadmierne dokręcenie – do uszkodzenia zacisku.
