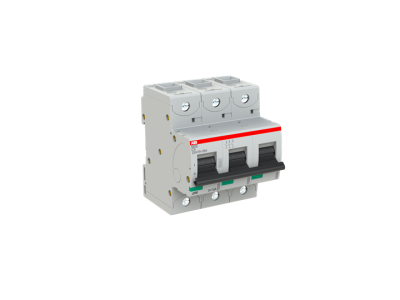

Wyłącznik nadprądowy 3P C 16A 25kA, S803C-C16 | 2CCS883001R0164 ABB

Alternatywny kod produktu: 2CCS883001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-C16 (symbol 2CCS883001R0164) o charakterystyce C i prądzie znamionowym 16A to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada termiczny i elektromechaniczny mechanizm wyzwalający, zapewniając szybką reakcję na zakłócenia. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V chroni obwody przed poważnymi uszkodzeniami. Przeznaczony do napięć do 254/440V AC/DC, co pozwala na elastyczne stosowanie w różnych typach instalacji.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealna do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz małych silników o niewielkim prądzie rozruchu.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Termiczny chroni przed długotrwałymi przeciążeniami, a elektromechaniczny reaguje natychmiastowo w przypadku zwarcia, minimalizując ryzyko uszkodzeń.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia gwarantuje skuteczne odcięcie zasilania nawet w ekstremalnych warunkach, chroniąc całą instalację.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o dużym przekroju, zapewniając stabilny kontakt elektryczny i minimalizując ryzyko poluzowania się połączenia.
• Zgodność z normami międzynarodowymi: Spełnia wymagania IEC/EN 60898-1 (instalacje domowe) i IEC/EN 60947-2 (instalacje przemysłowe), dzięki czemu może być stosowany w szerokim zakresie aplikacji.

Zgodność z Normami

Wyłącznik S803C-C16 jest zgodny z międzynarodowymi normami IEC/EN 60898-1 (dla instalacji niskonapięciowych w budynkach) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada liczne atesty, co umożliwia jego stosowanie na całym świecie w różnych typach instalacji – od mieszkaniowych po przemysłowe.

Zastosowanie

Wyłącznik nadprądowy S803C-C16 przeznaczony jest do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami w instalacjach niskonapięciowych. Charakterystyka C sprawdza się szczególnie w przypadku obwodów, w których występują chwilowe przeciążenia (np. rozruch silników).

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów oświetleniowych w halach przemysłowych, magazynach i budynkach użyteczności publicznej.
• Ochrona silników małej mocy (np. wentylatory, pompy) w instalacjach przemysłowych i budowlanych.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach jako element podstawowego zabezpieczenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie montuje się na szynie DIN 35mm w rozdzielnicy. Należy upewnić się, że przewody są odpowiednio dobrane do prądu znamionowego wyłącznika (przekrój zgodny z normami). Zaciski klatkowe zapewniają pewny kontakt – przewody należy dokręcić z zalecanym momentem obrotowym (sprawdzić w dokumentacji technicznej). Po montażu przeprowadzić test funkcjonalny poprzez ręczne wyłączenie i załączenie urządzenia. W przypadku stosowania w obwodach prądu stałego (DC) należy zwrócić uwagę na polaryzację podłączenia.

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów DC? Tak, wyłącznik S803C-C16 może być stosowany w obwodach prądu stałego o napięciu do 440V, co czyni go uniwersalnym rozwiązaniem dla instalacji mieszanych AC/DC.
• Jaka jest różnica między charakterystyką C a innymi typami charakterystyk? Charakterystyka C charakteryzuje się szybką reakcją na zwarcia (5-10-krotność prądu znamionowego) i umiarkowaną reakcją na przeciążenia (1,13-1,45-krotność prądu znamionowego). Jest zalecana do zabezpieczania obwodów gniazd, oświetlenia i silników o małym prądzie rozruchu.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem łuku elektrycznego? Tak, konstrukcja wyłącznika pozwala na szybkie wygaszanie łuku elektrycznego podczas zwarcia, co minimalizuje ryzyko pożaru i uszkodzenia instalacji.
