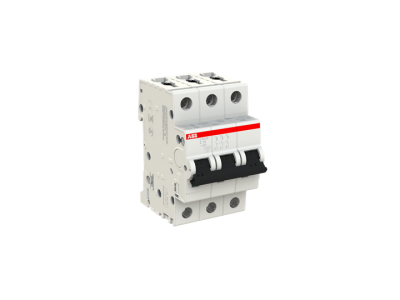

Wyłącznik nadprądowy 3P C 16A 10kA, S203M-C16 | 2CDS273001R0164 ABB

Alternatywny kod produktu: 2CDS273001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy (3P) S203M-C16 o prądzie znamionowym 16A i zdolności wyłączania 10kA przy 230/400V AC to kluczowy element ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Należy do serii System pro M compact, zaprojektowanej zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2, co zapewnia niezawodne działanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

• 3-biegunowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich faz w układzie trójfazowym, eliminując ryzyko zwarć międzyfazowych.
• Charakterystyka C: Szybkie odłączenie przy zwarciach 5-10-krotnych prądu znamionowego – idealne do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Prąd znamionowy 16A: Dobrze dobrany dla obwodów oświetleniowych, gniazd wtykowych i mniejszych urządzeń przemysłowych.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, zapobiegając uszkodzeniom instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Przeznaczony do zastosowań w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów odbiorczych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej, posiada oznaczenie CE i może być stosowany w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Wyłącznik nadprądowy S203M-C16 znajduje szerokie zastosowanie w ochronie obwodów elektrycznych przed zwarciami i przeciążeniami w różnych środowiskach.

• Ochrona obwodów trójfazowych w instalacjach domowych i mieszkaniowych – np. zasilanie pieców, klimatyzatorów, pomp ciepła.
• Zabezpieczenie linii zasilających w budynkach komercyjnych (biura, sklepy) i przemysłowych (hale produkcyjne, warsztaty).
• Ochrona układów sterowania maszyn i urządzeń przemysłowych o mocy do 16A.
• Stosowanie w systemach rozdziału mocy w rozdzielnicach głównej i podrozdzielnic.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w szynie DIN (35mm) w rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Przewody zasilające należy podłączyć do zacisków górnych (zasilanie) i dolnych (odbiornik), dokręcając je momentem zalecanym przez producenta (zwykle 2-2,5 Nm). Po montażu należy przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S203M-C16 nadaje się do ochrony obwodów jednofazowych? Nie – to wyłącznik 3-biegunowy (3P) przeznaczony wyłącznie do obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować odpowiednie modele 1-biegunowe (1P).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C (5-10-krotny prąd znamionowy) jest zalecana dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, transformatory). Charakterystyka B (3-5-krotny) służy do ochrony obwodów oświetleniowych i gniazd, natomiast D (10-20-krotny) – do obwodów z bardzo wysokim prądem rozruchowym.
• Czy wyłącznik można stosować w instalacjach stałych? Tak – wyłącznik zaprojektowany jest do montażu w rozdzielnicach i szafach sterowniczych, co czyni go idealnym rozwiązaniem do instalacji stałych.
