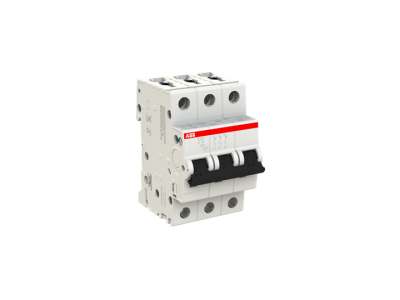

Wyłącznik nadprądowy 3P C 13A 6kA, S203-C13 | 2CDS253001R0134 ABB

Alternatywny kod produktu: 2CDS253001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S203-C13 (symbol 2CDS253001R0134) to trójbiegunowy wyłącznik instalacyjny o charakterystyce C, prądzie znamionowym 13 A i zdolności wyłączania 6 kA. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć oraz przeciążeń w instalacjach niskiego napięcia.

• Prąd znamionowy 13 A: gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, zapobiegając przegrzewaniu przewodów i chroniąc podłączone urządzenia.
• Charakterystyka C: zapewnia selektywne wyzwalanie przy prądach zwarciowych w zakresie 5–10 In, co jest optymalne dla obwodów z silnikami, transformatorami i oprawami oświetleniowymi o podwyższonym prądzie rozruchowym.
• Zdolność wyłączania 6 kA: umożliwia bezpieczne przerwanie prądu zwarciowego do 6 kA w typowych instalacjach niskonapięciowych, minimalizując ryzyko uszkodzenia aparatury.
• Liczba biegunów 3P: jednocześnie odcina wszystkie trzy fazy, co jest niezbędne w trójfazowych obwodach odbiorczych i rozdzielczych.
• Kompatybilność z szyną TH35: szybki i pewny montaż w rozdzielnicach modułowych zgodnych z standardem DIN.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników instalacyjnych oraz jest zgodny z dyrektywami Unii Europejskiej, co potwierdza oznakowanie CE. Gwarantuje to bezpieczeństwo użytkowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S203-C13 znajduje zastosowanie w rozdzielnicach i szafkach sterowniczych jako element ochrony obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Ochrona obwodów trójfazowych odbiorników średniej mocy, np. silników wentylatorów, pomp, sprężarek.
• Zabezpieczenie linii zasilających gniazd wtykowych i odbiorników biurowych w budynkach użyteczności publicznej.
• Stosowanie w tablicach rozdzielczych jako wyłącznik główny lub odgałęźny w instalacjach o zapotrzebowaniu do 13 A na fazę.
• Ochrona obwodów oświetleniowych z oprawami LED i jarzeniowymi, gdzie występują podwyższone prądy rozruchowe.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z wartością prądu znamionowego 13 A oraz obciążalnością długotrwałą. Momenty dokręcania zacisków stosować według dokumentacji producenta. Po montażu sprawdzić poprawność połączeń i działanie wyłącznika.

FAQ

• Czy wyłącznik S203-C13 nadaje się do ochrony silników elektrycznych? Tak, charakterystyka C jest zalecana do obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym. Należy jednak dobrać prąd znamionowy wyłącznika do rzeczywistego obciążenia i prądu rozruchowego silnika.
• Jaki jest stopień ochrony tego wyłącznika? Aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem. Po zainstalowaniu w rozdzielnicy stopień ochrony całej konstrukcji może być wyższy (np. IP44, IP65) w zależności od obudowy.
• Czy można go stosować w obwodach jednofazowych? Nie, jest to wyłącznik trójbiegunowy (3P) przeznaczony do obwodów trójfazowych. W obwodach jednofazowych należy stosować wyłączniki jednobiegunowe lub dwubiegunowe.
