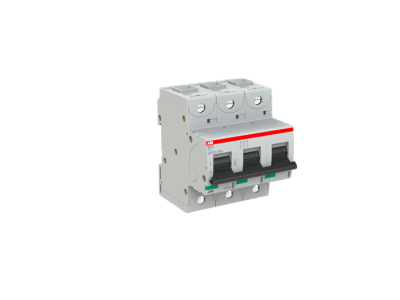

Wyłącznik nadprądowy 3P C 13A 50kA, S803S-C13 | 2CCS863001R0134 ABB

Alternatywny kod produktu: 2CCS863001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-C13 (symbol 2CCS863001R0134) o charakterystyce C i prądzie znamionowym 13A to wysokiej jakości aparat zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w zaciski klatkowe zapewnia pewne i trwałe połączenia z przewodami. Zapewnia maksymalną zdolność wyłączania 50kA przy napięciu 400/690V, gwarantując skuteczną ochronę nawet w trudnych warunkach sieciowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę dla wszystkich faz instalacji trójfazowych, minimalizując ryzyko awarii spowodowanych zwarciem między fazami.
• Charakterystyka C: Idealna do ochrony obwodów zasilających urządzenia o umiarkowanym prądzie rozruchowym (np. silniki, oświetlenie), gdzie typowe zabezpieczenia B mogłyby być niewystarczające.
• Prąd znamionowy 13A: Optymalny dla zabezpieczenia gniazd, obwodów oświetleniowych i urządzeń o średnim poborze mocy w instalacjach mieszkaniowych i komercyjnych.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji nawet przy wysokim prądzie zwarciowym.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie z przewodami, minimalizując ryzyko poluzowania się połączenia i powstania iskrzenia.

Zgodność z Normami

Wyłącznik S803S-C13 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (zabezpieczenia instalacji niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami europejskimi. Może być stosowany zarówno w aplikacjach mieszkaniowych, komercyjnych, jak i przemysłowych.

Zastosowanie

Wyłącznik 3-biegunowy S803S-C13 przeznaczony jest do ochrony instalacji trójfazowych w różnych środowiskach – od mieszkań po obiekty przemysłowe. Charakterystyka C sprawia, że jest idealnym rozwiązaniem do zabezpieczania obwodów zasilających urządzenia o umiarkowanych prądach rozruchowych.

• Ochrona obwodów gniazd w instalacjach mieszkaniowych i biurowych.
• Zabezpieczanie obwodów oświetleniowych w budynkach użyteczności publicznej.
• Ochrona linii zasilających urządzenia przemysłowe (np. napędy, piece, systemy wentylacyjne).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zainstalować w dedykowanej obudowie rozdzielnicy, zgodnie z wymaganiami producenta. Przewody należy podłączyć do zacisków klatkowych, dbając o odpowiednie dokręcenie i brak luzów. Charakterystyka C sprawia, że wyłącznik reaguje na zwarcia w czasie 0,04–0,5 sekundy – dlatego niezwykle istotne jest prawidłowe dobranie prądu znamionowego do obciążenia. Po montażu należy przeprowadzić test działania wyłącznika, symulując zwarcie lub przeciążenie.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C charakteryzuje się prądem wyzwalania od 5 do 10 razy większym od prądu znamionowego, co czyni ją odpowiednią do ochrony obwodów z urządzeniami o umiarkowanych prądach rozruchowych (np. silniki, transformatory). Charakterystyka B służy do zabezpieczania obwodów oświetleniowych, a D do obwodów o dużym prądzie rozruchowym (np. spawarki).
• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, wyłącznik S803S-C13 może być stosowany w obwodach prądu stałego o napięciu do 400V (szczegóły w dokumentacji technicznej).
• Jakie akcesoria są kompatybilne z tym wyłącznikiem? Do wyłącznika dostępne są liczne akcesoria montowane na bocznych szynach, takie jak blokady, wyzwalacze zdalne, styki pomocnicze i sygnalizacyjne. Dokładna lista znajduje się w karcie katalogowej producenta.
