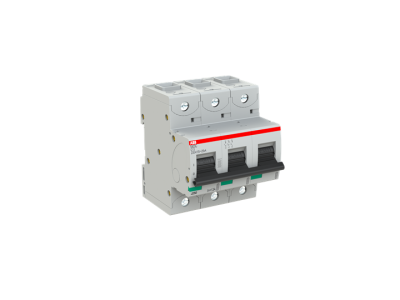

Wyłącznik nadprądowy 3P C 13A 25kA, S803C-C13 | 2CCS883001R0134 ABB

Alternatywny kod produktu: 2CCS883001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P C 13A (symbol 2CCS883001R0134) to wysokowydajny element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Charakterystyka C zapewnia szybką reakcję na zwarcia, chroniąc instalację i podłączone urządzenia. Zaciski klatkowe gwarantują pewny i stabilny kontakt, minimalizując ryzyko luźnych połączeń. Maksymalna zdolność wyłączania 25 kA przy napięciu 240/415 V czyni go niezawodnym w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich trzech faz w instalacjach trójfazowych, eliminując konieczność stosowania trzech osobnych wyłączników.
• Charakterystyka C: Szybka reakcja na zwarcia (5–10-krotny prąd znamionowy), idealna do zabezpieczenia obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Zdolność wyłączania 25 kA: Ochrona przed zwarciami o dużej energii, zapobiega uszkodzeniom instalacji i aparatury w przypadku awarii.
• Zaciski klatkowe: Zapewniają trwały i pewny kontakt elektryczny, redukując ryzyko przegrzewania się połączeń.
• Zakres napięć 254/440 V: Kompatybilność z szerokim spektrum instalacji, w tym zasilanych prądem stałym lub przemiennym.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia do użytku domowego i podobnego) oraz IEC/EN 60947-2 (zabezpieczenia przemysłowe). Posiada odpowiednie atesty dopuszczające do stosowania w instalacjach na całym świecie, w tym certyfikację CE i UKCA.

Zastosowanie

Wyłącznik nadprądowy 3P C 13A znajduje zastosowanie jako główne zabezpieczenie obwodów trójfazowych w różnych typach instalacji, od domowych po przemysłowe.

• Ochrona obwodów zasilających silniki, pompy, wentylatory i inne urządzenia o charakterze indukcyjnym.
• Zabezpieczenie gałęzi instalacji w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Stosowanie jako ochrona linii zasilających w szafach rozdzielczych przemysłowych.
• Zabezpieczenie obwodów w instalacjach fotowoltaicznych i ładowarek pojazdów elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Wyłącznik należy mocować na szynie DIN w szafie rozdzielczej, zgodnie z kierunkiem montażu wskazanym na obudowie. Zaciski klatkowe należy dokręcić z zalecanym momentem (sprawdzić w dokumentacji technicznej). Po montażu należy przeprowadzić test działania mechanizmu wyzwalającego – kilkukrotne przełączenie w pozycję "ON" i "OFF". Podłączenie przewodów powinno być wykonane zgodnie z oznaczeniami L1, L2, L3 i N na wyłączniku.

FAQ

• Czy wyłącznik może być stosowany w instalacjach jednofazowych? Nie – ze względu na 3-biegunową konstrukcję dedykowany jest wyłącznie do instalacji trójfazowych. Do ochrony obwodów jednofazowych zaleca się stosowanie wyłączników 1P lub 1P+N.
• Jakie jest dokładne napięcie pracy wyłącznika? Zakres napięć wynosi 254/440 V (prąd przemienny) oraz do 440 V (prąd stały). Dokładne parametry zależą od konkretnej aplikacji i powinny być dobierane zgodnie z dokumentacją techniczną.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem i przeciążeniem? Tak – wyposażony jest w dwa mechanizmy: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), zapewniające kompleksową ochronę instalacji.
