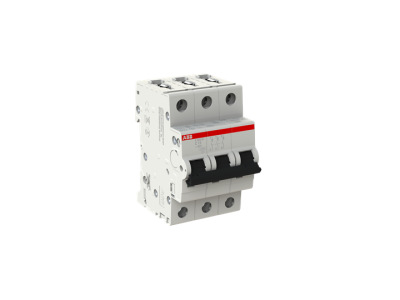

Wyłącznik nadprądowy 3P C 13A 10kA, S203M-C13 | 2CDS273001R0134 ABB

Alternatywny kod produktu: 2CDS273001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-C13 (symbol 2CDS273001R0134) z charakterystyką C to kluczowy element zabezpieczający obwody 3-fazowe przed przeciążeniami i zwarciami. Zapewnia szybkie wyłączenie obwodu przy prądzie zwarciowym do 10 kA przy napięciu 400V AC dzięki dwóm mechanizmom wyzwalania: termicznemu (ochrona przed przeciążeniem) i elektromechanicznemu (ochrona przed zwarciem). Prąd znamionowy 13A czyni go idealnym rozwiązaniem do zabezpieczania linii zasilających odbiorniki o średnim poborze mocy.

• Charakterystyka C: Szybkie reagowanie na zwarcia (5-10-krotność prądu znamionowego), przeznaczona do zabezpieczania obwodów zasilających silniki, gniazda wtykowe lub oświetlenie w instalacjach przemysłowych i komercyjnych.
• 3 bieguny (3P): Zapewnia pełną ochronę obwodów 3-fazowych, eliminując ryzyko asymetrii prądów między fazami.
• Prąd znamionowy 13A: Optymalny dla zabezpieczania linii zasilających odbiorniki o mocy do ok. 9 kW (przy 400V).
• Zdolność wyłączania 10 kA: Odporność na zwarcia o maksymalnym prądzie 10 000 A, gwarantująca skuteczną ochronę instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych według międzynarodowych standardów bezpieczeństwa.

Zgodność z Normami

Wyłącznik S203M-C13 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (ochrona przed przeciążeniami w instalacjach niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do stosowania w instalacjach przemysłowych). Posiada deklarację zgodności CE i jest zatwierdzony do stosowania w systemach elektroenergetycznych zgodnych z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S203M-C13 zaprojektowano z myślą o zabezpieczaniu obwodów 3-fazowych w instalacjach wymagających wysokiej niezawodności i skutecznej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów zasilających silniki trójfazowe (np. pompy, wentylatory, maszyny przemysłowe) – charakterystyka C zapewnia odpowiednią tolerancję na prądy rozruchowe.
• Ochrona linii zasilających gniazda wtykowe 3-fazowe w warsztatach, magazynach i obiektach przemysłowych.
• Zabezpieczanie obwodów oświetlenia 3-fazowego w halach produkcyjnych, magazynach lub obiektach handlowych.
• Stosowanie jako człon główny w rozdzielnicach 3-fazowych, zapewniający kompleksową ochronę całej instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN o szerokości 35 mm, zachowując odpowiednie odstępy zgodnie z normami. Połączenia elektryczne wykonywać z użyciem odpowiednich przewodów o przekroju dostosowanym do prądu znamionowego (dla 13A – min. 2,5 mm² Cu). Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (zazwyczaj 2 Nm ± 0,5 Nm). Po montażu przeprowadzić testy funkcjonalne (sprawdzenie działania dźwigni ręcznego wyłączania i automatycznego wyzwalania).

FAQ

• Czy wyłącznik S203M-C13 nadaje się do ochrony obwodu 1-fazowego? Nie – ze względu na 3 bieguny, dedykowany jest do ochrony obwodów 3-fazowych. Do zabezpieczania obwodów 1-fazowych należy stosować wyłączniki 1-biegunowe (1P).
• Jaka jest temperatura pracy wyłącznika? Zakres temperatury pracy nie został podany w danych produktu. Standardowo wyłączniki tej klasy pracują w zakresie od -25°C do +55°C.
• Czy wyłącznik posiada styk pomocniczy? Tak – w serii S200M możliwe jest montowanie styku pomocniczego od dołu, co pozwala na oszczędność miejsca w szafie rozdzielczej o około 50%.
