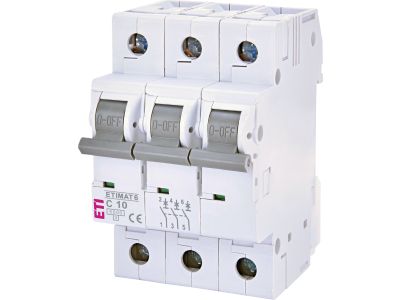

Wyłącznik nadprądowy 3P C 10A 6kA AC ETIMAT 6 | 002145514 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 serii 3P o prądzie znamionowym 10A to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane przez renomowanego producenta ETI. Urządzenie charakteryzuje się charakterystyką wyzwalania typu C, co czyni je idealnym do zabezpieczania obwodów o prądach rozruchowych o średniej wartości. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczną ochronę instalacji przed skutkami gwałtownych przeciążeń i zwarć, minimalizując ryzyko uszkodzenia podłączonych odbiorników oraz samej infrastruktury kablowej.

• Konstrukcja trójbiegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego.
• Wysoka zdolność zwarciowa: Parametr 6kA zapewnia stabilną pracę w wymagających warunkach obiektów mieszkalnych i przemysłowych.
• Możliwość rozbudowy: Konstrukcja pozwala na opcjonalny montaż styków pomocniczych, wyzwalaczy wzrostowych czy podnapięciowych, co zwiększa funkcjonalność systemu automatyki.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa obsługi technicznej.

Zgodność z Normami

Wyłącznik ETIMAT 6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia on wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do użytku domowego i podobnych instalacji. Dodatkowo, urządzenie spełnia wymagania stawiane wyłącznikom głównym, co świadczy o jego wysokiej niezawodności i trwałości mechanicznej oraz elektrycznej.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w zabezpieczaniu obwodów zasilających urządzenia o zwiększonym prądzie rozruchu, takie jak silniki małej mocy, grupy lamp fluorescencyjnych czy transformatory sterownicze. Jest to rozwiązanie dedykowane dla:

• Budownictwa mieszkaniowego: Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w nowoczesnych instalacjach.
• Obiektów użyteczności publicznej: Ochrona systemów HVAC, wind oraz infrastruktury biurowej.
• Przemysłu: Jako element rozdzielnic sterowniczych i zasilających w zakładach produkcyjnych, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika ETIMAT 6 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35) zgodnie z normą EN 60715. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaciski umożliwiają podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką). Konstrukcja zacisków chroni przed błędnym wprowadzeniem przewodu pod zacisk.

FAQ

• Czy do tego wyłącznika można dołożyć styki pomocnicze? Tak, seria ETIMAT 6 umożliwia łatwy montaż akcesoriów takich jak styki pomocnicze PS ETIMAT, które pozwalają na zdalną sygnalizację stanu wyłącznika.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego (5-10 x In) w porównaniu do charakterystyki B (3-5 x In), co zapobiega zbędnym zadziałaniom przy rozruchu urządzeń indukcyjnych.
• Czy wyłącznik może pracować jako rozłącznik główny? Tak, wyłączniki ETIMAT 6 spełniają wymagania techniczne stawiane wyłącznikom głównym w instalacjach niskiego napięcia.
