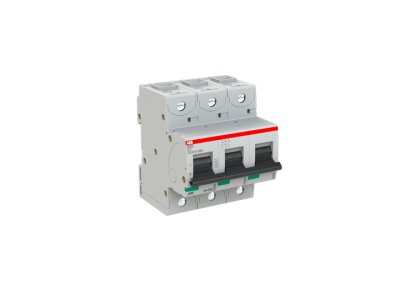

Wyłącznik nadprądowy 3P C 10A 25kA, S803C-C10 | 2CCS883001R0104 ABB

Alternatywny kod produktu: 2CCS883001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-C10 (symbol 2CCS883001R0104) to wysokowydajne urządzenie z charakterystyką C, przeznaczone do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Znamionowy prąd ciągły 10A, zdolność wyłączania 25kA przy napięciu 240/415V, z zaciskiem klatkowym do pewnego mocowania przewodów. Wyłącznik ten obsługuje napięcia do 254/440V AC/DC, co czyni go wszechstronnym rozwiązaniem dla instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Zapewnia szybkie wyłączanie w przypadku zwarć i umiarkowaną ochronę przed przeciążeniami, idealne do ochrony obwodów z silnikami indukcyjnymi i oświetleniem.
• 3-biegunowa konstrukcja: Pełna ochrona linii trójfazowych, stosowana w układach zasilania z neutralnym przewodem ochronnym (TN-S).
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę instalacji nawet w trudnych warunkach.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodu, minimalizując ryzyko poluzowania i przegrzewania styku.
• Zakres napięciowy 240/415V AC i 254/440V DC: Uniwersalność zastosowań – od instalacji domowych po przemysłowe, w tym systemy prądu stałego.

Zgodność z Normami

Wyłącznik S803C-C10 spełnia wymagania norm IEC/EN 60898-1 (dla urządzeń zabezpieczających w instalacjach niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, dopuszczające go do stosowania na całym świecie.

Zastosowanie

Wyłącznik S803C-C10 znajduje zastosowanie jako element zabezpieczający w obwodach trójfazowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Instalacje mieszkaniowe i komercyjne: zabezpieczenie obwodów gniazd, oświetlenia i małych urządzeń trójfazowych.
• Przemysłowe układy zasilania: ochrona silników, napędów i maszyn o średnim obciążeniu.
• Systemy prądu stałego: stosowany w instalacjach solarnych, akumulatorowych i telekomunikacyjnych.
• Obwody z obciążeniami o charakterystyce C: idealny do ochrony układów z silnikami indukcyjnymi, transformatorami i lampami wyładowczymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu przeprowadzić próbę działania – kilkukrotnie wyłączyć i włączyć wyłącznik, aby upewnić się o poprawności działania mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C reaguje wolniej na zwarcia (5–10-krotny prąd znamionowy) niż charakterystyka B (3–5-krotny), co czyni ją bardziej odpowiednią do ochrony obwodów z silnikami i urządzeniami indukcyjnymi.
• Czy wyłącznik nadaje się do prądu stałego? Tak – zakres napięciowy 254/440V DC potwierdza jego przydatność w instalacjach prądu stałego, np. w systemach fotowoltaicznych.
• Jakie akcesoria są dostępne do wyłącznika S803C-C10? Producent oferuje szeroką gamę akcesoriów, takich jak styk pomocniczy, sygnalizator położenia styków, napęd silnikowy i blokady, które zwiększają funkcjonalność i bezpieczeństwo instalacji.
