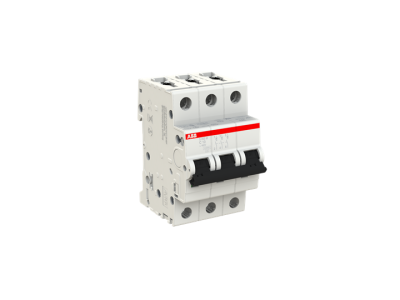

Wyłącznik nadprądowy 3P C 10A 10kA, S203M-C10 | 2CDS273001R0104 ABB

Alternatywny kod produktu: 2CDS273001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy w charakterystyce C (symbol 2CDS273001R0104) o prądzie znamionowym 10A i zdolności wyłączania 10kA to kluczowy element zabezpieczający instalacje elektryczne przed zwarciem i przeciążeniem. Zaprojektowany do współpracy z napięciem 400V AC, zapewnia niezawodną ochronę obwodów w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Wbudowany mechanizm wyzwalania termicznego chroni przed przeciążeniem, natomiast elektromechaniczny mechanizm zwarciowy natychmiast odcina zasilanie w przypadku zwarcia.

• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz w układach trójfazowych – minimalizuje ryzyko uszkodzenia odbiorników i instalacji.
• Charakterystyka C: Szybka reakcja na zwarcia o umiarkowanej charakterystyce prądowej – idealna do zabezpieczania obwodów z silnikami, transformatorami i oświetleniem.
• Prąd znamionowy 10A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. gniazd wtykowych, małych maszyn przemysłowych.
• Zdolność wyłączania 10kA przy 400V AC: Wysoka odporność na zwarcia – gwarantuje bezpieczeństwo nawet w trudnych warunkach.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa, co potwierdza jego uniwersalne zastosowanie.

Zgodność z Normami

Wyłącznik nadprądowy 3P C 10A 10kA spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników nadprądowych do instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskonapięciowej). Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik ten przeznaczony jest do zabezpieczania obwodów trójfazowych w instalacjach elektrycznych, gdzie wymagane jest niezawodne odcięcie zasilania w przypadku przeciążenia lub zwarcia.

• Zabezpieczenie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających małe maszyny przemysłowe i urządzenia mocy do 10A.
• Stosowanie w rozdzielnicach trójfazowych jako element układu selektywnego zabezpieczeń.
• Zabezpieczenie obwodów oświetleniowych w halach produkcyjnych i magazynowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednią kolejność faz (L1, L2, L3). Przewody zasilające należy podłączyć do zacisków górnych (wejście) i dolnych (wyjście) zgodnie z oznaczeniami na urządzeniu. Dokręcenie śrub należy wykonać z zalecanym momentem (szczegóły w dokumentacji technicznej). Nie należy przekraczać prądu znamionowego – dobór wyłącznika musi być zgodny z projektem instalacji.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C charakteryzuje się wyższym prądem wyzwolenia zwarciowego (5-10x prąd znamionowy) w porównaniu do charakterystyki B (3-5x). Jest bardziej odpowiednia do obwodów z silnikami i transformatorami, gdzie występują chwilowe przeciążenia.
• Czy ten wyłącznik nadaje się do instalacji 230V? Wyłącznik jest przeznaczony do napięcia 400V AC (układ trójfazowy). Do instalacji 230V należy stosować wyłączniki 1-biegunowe lub 2-biegunowe.
• Jakie jest żywotność wyłącznika? Żywotność łączeniowa wynosi co najmniej 10 000 cykli łączeniowych dla prądu znamionowego, co gwarantuje długotrwałą niezawodność w typowych warunkach eksploatacji.
