Wyłącznik nadprądowy 3P C 1,6A 6kA, S203-C1,6 | 2CDS253001R0974 ABB

Alternatywny kod produktu: 2CDS253001R0974

Opis i Kluczowe Cechy

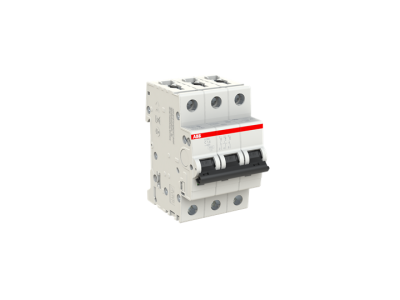

Wyłącznik nadprądowy 3-biegunowy S203-C1,6 (symbol 2CDS253001R0974) o charakterystyce C i prądzie znamionowym 1,6A należy do serii S200. Zaprojektowany do ochrony obwodów przed zwarciami oraz przeciążeniami, charakteryzuje się szybkim działaniem i wysoką niezawodnością. Wyposażony w patentowany zacisk łączący z płytką naciskową gwarantujący pewny i bezpieczny kontakt elektryczny. Umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm².

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i mniejszych urządzeń.
• Prąd znamionowy 1,6A: Precyzyjna ochrona układów o niskim poborze mocy, takich jak obwody sygnalizacyjne lub sterownicze.
• Maksymalna zdolność wyłączania 6kA: Zapewnia skuteczną ochronę przed zwarciami o dużej energii.
• Patentowany zacisk z płytką naciskową: Ułatwia montaż i zapewnia stabilny kontakt, eliminując ryzyko poluzowania się przewodu.
• Otwór przyłączowy nad szyną fazową: Umożliwia wygodne okablowanie i lepszą organizację przestrzeni w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami ochrony obwodów elektrycznych. Posiada oznaczenie CE oraz liczne certyfikaty międzynarodowe.

Zastosowanie

Wyłącznik 3-biegunowy S203-C1,6 przeznaczony jest do ochrony obwodów trójfazowych przed skutkami zwarć i przeciążeń w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach biurowych.
• Zabezpieczanie mniejszych urządzeń przemysłowych, takich jak falowniki, regulatory i układy sterowania.
• Stosowanie w tablicach rozdzielczych budynków użyteczności publicznej i systemach automatyki.
• Montaż w instalacjach, gdzie wymagana jest trójfazowa ochrona obwodów o niewielkim poborze mocy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, a przewody podłączyć zgodnie z oznaczeniami L1, L2, L3 (fazy) oraz N (neutralny, jeśli występuje). Dokręcić przewody z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test działania układu.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Maksymalna zdolność wyłączania wynosi 6kA, co oznacza skuteczną ochronę przed zwarciami o energii do 6000 amperów.
• Czy wyłącznik może być stosowany w obwodach jednofazowych? Nie – jest to wyłącznik 3-biegunowy, przeznaczony do ochrony obwodów trójfazowych. Do obwodów jednofazowych należy stosować wersje 1-biegunowe z serii S200.
• Jakie przewody można podłączyć bezpośrednio do wyłącznika? Możliwe jest bezpośrednie podłączenie przewodów o przekroju do 35 mm² dzięki zastosowaniu zacisku przyłączeniowego z płytką naciskową.
