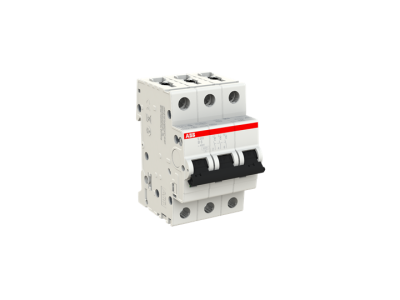

Wyłącznik nadprądowy 3P B 6A 6kA, S203-B6 | 2CDS253001R0065 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B6 z serii System pro M compact S200 to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie posiada trzy bieguny (3P), co pozwala na skuteczną ochronę obwodów trójfazowych. Prąd znamionowy o wartości 6A oraz charakterystyka wyzwalania typu B sprawiają, że aparat ten jest idealny do zabezpieczania odbiorników o niskich prądach rozruchowych, minimalizując ryzyko nieuzasadnionego zadziałania systemu.

• Zdolność zwarciowa: Znamionowa graniczna zwarciowa zdolność łączeniowa wynosi 6 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii prądowych.
• Konstrukcja: Wyłącznik został zaprojektowany z myślą o długotrwałej eksploatacji, oferując wysoką wytrzymałość mechaniczną i elektryczną.
• Bezpieczeństwo: Wyraźny wskaźnik położenia styków pozwala na szybką identyfikację stanu pracy urządzenia, co podnosi standardy BHP podczas prac serwisowych.
• Technologia zacisków: Wyposażony w podwójne zaciski ramowe, które umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, w tym IEC/EN 60898-1 oraz IEC/EN 60947-2. Dzięki temu wyłącznik S203-B6 może być stosowany zarówno w budownictwie mieszkaniowym, jak i w wymagających aplikacjach komercyjnych oraz przemysłowych na całym świecie. Posiada liczne certyfikaty jakościowe, które potwierdzają jego niezawodność w ekstremalnych warunkach pracy.

Zastosowanie

Wyłącznik ABB S203-B6 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Charakterystyka B jest dedykowana do ochrony obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas załączania. Trójfazowa konstrukcja pozwala na zabezpieczanie silników o małej mocy oraz rozdzielnic piętrowych i głównych w obiektach biurowych i mieszkalnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Szyna DIN: Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TH35) zgodnie z normą EN 60715.
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować zalecany moment dokręcania śrub zaciskowych.
• Przekroje przewodów: Zaciski pozwalają na montaż przewodów sztywnych i giętkich, co ułatwia adaptację w różnych systemach okablowania.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność przy projektowaniu ciasnych rozdzielnic.

FAQ

1. Czy wyłącznik S203-B6 nadaje się do ochrony silników?
Tak, o ile prąd rozruchowy silnika nie przekracza progu zadziałania charakterystyki B. Dla silników o ciężkim rozruchu zaleca się charakterystykę C lub D.

2. Jaka jest różnica między 3P a 3P+N?
Model 3P chroni trzy fazy bez rozłączania toru neutralnego. W instalacjach wymagających jednoczesnego rozłączania przewodu N należy zastosować model 4P lub 3P+N.

3. Czy mogę stosować ten wyłącznik w instalacjach prądu stałego (DC)?
Model S203-B6 jest zoptymalizowany pod kątem prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wyłączników serii S200 M UC.
