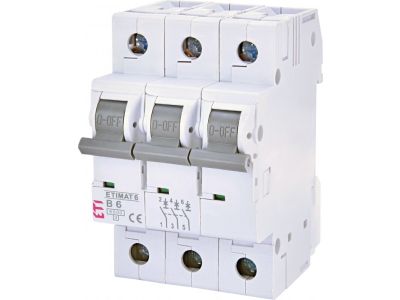

Wyłącznik nadprądowy 3P B 6A 6kA AC ETIMAT 6 | 002115512 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o charakterystyce wyzwalania typu B oraz prądzie znamionowym 6A to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o precyzyjnym zabezpieczaniu obwodów elektrycznych. Urządzenie posiada konstrukcję trójbiegunową (3P), co pozwala na jednoczesne rozłączanie trzech faz w przypadku wystąpienia przeciążenia lub zwarcia. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA (6000 A) zapewnia wysoki margines bezpieczeństwa, skutecznie chroniąc instalację przed skutkami gwałtownych skoków natężenia prądu.

• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, co czyni go idealnym do obwodów oświetleniowych i gniazdowych.
• Wysoka trwałość: Solidna konstrukcja mechaniczna gwarantuje długą żywotność nawet przy częstych operacjach łączeniowych.
• Możliwość rozbudowy: Konstrukcja pozwala na łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy urządzenia podnosi standardy bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co klasyfikuje go jako urządzenie dedykowane do instalacji domowych i podobnych. Dodatkowo, aparat ten może pełnić funkcję wyłącznika głównego w rozdzielnicach, spełniając restrykcyjne kryteria izolacyjne i bezpieczeństwa wymagane dla tego typu komponentów.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 znajduje szerokie zastosowanie w różnorodnych sektorach budownictwa i przemysłu:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów zasilających urządzenia RTV/AGD oraz systemy oświetleniowe.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka selektywność i pewność działania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz pomocniczych w szafach automatyki, gdzie prąd znamionowy 6A jest optymalny dla delikatnych komponentów elektronicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH-35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaciski umożliwiają podłączenie zarówno przewodów typu drut, jak i linka (z zastosowaniem tulejek zaciskowych). Urządzenie posiada możliwość plombowania w pozycji załączonej i wyłączonej, co jest istotne w systemach rozliczeniowych.

FAQ

1. Czy do tego wyłącznika można podłączyć styk pomocniczy?
Tak, seria ETIMAT 6 umożliwia montaż styków pomocniczych oraz innych akcesoriów, co pozwala na zdalną sygnalizację stanu wyłącznika w systemach BMS lub automatyki.

2. Jaka jest różnica między charakterystyką B a C?
Charakterystyka B, zastosowana w tym modelu, wyzwala szybciej (przy mniejszym krotności prądu znamionowego) niż charakterystyka C, co jest pożądane w obwodach o małych prądach rozruchowych.

3. Czy wyłącznik może pracować w dowolnej pozycji?
Tak, konstrukcja wyłączników ETI pozwala na pracę w pozycji pionowej lub poziomej bez wpływu na parametry wyzwalania, pod warunkiem prawidłowego zatrzaśnięcia na szynie DIN.
