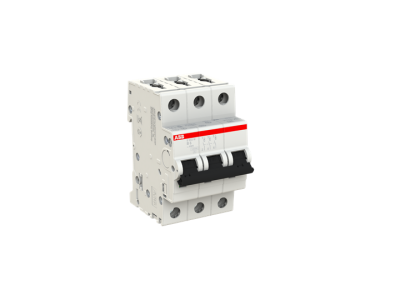

Wyłącznik nadprądowy 3P B 6A 10kA, S203M-B6 | 2CDS273001R0065 ABB

Alternatywny kod produktu: 2CDS273001R0065

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-B6 (symbol 2CDS273001R0065) to kompaktowe urządzenie z serii System pro M compact, przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarć, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Montowany w rozdzielnicach, współpracuje z innymi elementami modułowymi.

• Charakterystyka B: Szybkie wyłączanie w razie zwarcia (3–5-krotność prądu znamionowego), chroniąc obwody przed uszkodzeniem mechanicznym i termicznym.
• Prąd znamionowy 6A: Idealny do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych lub małych odbiorników o niskim poborze mocy.
• 3-biegunowa konstrukcja: Chroni wszystkie fazy obwodu trójfazowego, zapewniając kompleksową ochronę instalacji.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – skuteczna ochrona nawet w mocnych sieciach zasilających.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do stosowania w instalacjach przemysłowych). Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 3P B 6A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach biurowych, hotelowych lub gastronomicznych.
• Ochrona małych odbiorników trójfazowych, takich jak wentylatory, pompy lub silniki o niewielkiej mocy.
• Montaż w rozdzielnicach budynków przemysłowych, gdzie wymagana jest stabilna ochrona obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, podłączając przewody fazowe do zacisków oznaczonych 1–3 (wejście) i 4–6 (wyjście). Dokręcić śruby z zalecanym momentem skręcającym (zgodnie z dokumentacją producenta). Sprawdzić poprawność działania poprzez ręczne załączenie i wyłączenie. Po montażu przeprowadzić testy funkcjonalne.

FAQ

• Czy wyłącznik S203M-B6 chroni przed zwarciem? Tak – charakterystyka B zapewnia szybkie wyłączanie w przypadku zwarć (3–5-krotność prądu znamionowego), co minimalizuje ryzyko uszkodzenia instalacji.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 10 kA przy 230/400 V AC, co pozwala na stosowanie w mocnych sieciach zasilających.
• Czy wyłącznik można stosować w obwodach trójfazowych? Tak – model 3-biegunowy (3P) przeznaczony jest do ochrony obwodów trójfazowych, zabezpieczając wszystkie fazy równocześnie.
