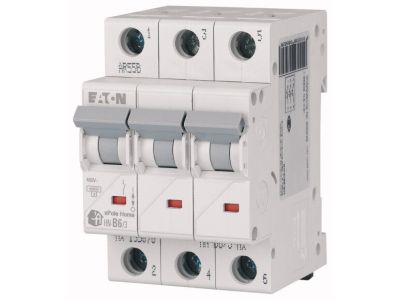

Wyłącznik nadprądowy 3P B 63A 6kA AC, HN-B63/3 | 194887 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, model HN-B63/3 o numerze katalogowym 194887, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę obwodów o znacznym obciążeniu w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki zastosowaniu charakterystyki wyzwalania typu B, wyłącznik reaguje bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem do zabezpieczania odbiorników o niskich prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczeństwo i trwałość aparatu nawet w przypadku wystąpienia gwałtownych awarii w sieci.
• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego.
• Zaciski windowe: Specjalnie zaprojektowany system zacisków windowych zapewnia solidne i trwałe przymocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania się styków i powstawania łuku elektrycznego.
• Kompatybilność z osprzętem: Seria HN pozwala na łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe, co zwiększa funkcjonalność całego systemu rozdzielczego.

Zgodność z Normami

Wyłącznik nadprądowy EATON HN-B63/3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Aparat spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zapewnia powtarzalność parametrów ochronnych oraz wysoką wytrzymałość mechaniczną i elektryczną.

Zastosowanie

Model HN-B63/3 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona instalacji trójfazowych. Jest szczególnie polecany do:

• Budownictwa mieszkaniowego: Jako główne zabezpieczenie obwodów zasilających w rozdzielnicach piętrowych i głównych.
• Obiektów użyteczności publicznej: Ochrona instalacji oświetleniowych oraz gniazd wtykowych w biurach, szkołach i szpitalach.
• Przemysłu: Zabezpieczanie obwodów sterowniczych oraz odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym, gdzie nie występują duże piki prądowe podczas rozruchu.
• Systemów modułowych: Dzięki dopasowaniu do szyn zbiorczych, wyłącznik może być łatwo integrowany z wyłącznikami różnicowoprądowymi w różnych konfiguracjach biegunowych.

Wskazówki Montażowe

Montaż wyłącznika HN-B63/3 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TS35mm (DIN), co znacząco skraca czas prac instalacyjnych. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków windowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik może być zasilany zarówno od góry, jak i od dołu, a jego konstrukcja umożliwia estetyczne i bezpieczne połączenie za pomocą szyn grzebieniowych.

FAQ

• Czy wyłącznik HN-B63/3 nadaje się do silników o ciężkim rozruchu? Nie, do silników o dużym prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Znamionowa zdolność zwarciowa wynosi 6000A (6kA), co jest standardem dla większości instalacji budynkowych.
• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, seria HN firmy EATON posiada bogaty osprzęt dodatkowy, w tym styki pomocnicze i wyzwalacze, które montuje się z boku aparatu.
