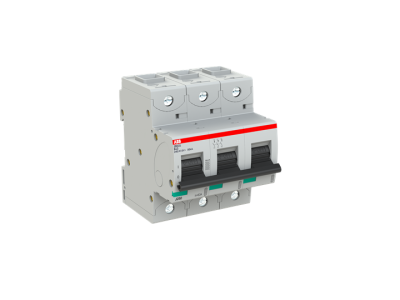

Wyłącznik nadprądowy 3P B 63A 50kA, S803S-B63 | 2CCS863001R0635 ABB

Alternatywny kod produktu: 2CCS863001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-B63 (symbol 2CCS863001R0635) to wysokowydajne urządzenie z charakterystyką B, przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Posiada prąd znamionowy 63 A i maksymalną zdolność wyłączania 50 kA przy napięciu 240/415 V. Zacisk klatkowy zapewnia pewne połączenia przewodów, a mechanizmy wyzwalające (termiczny i elektromechaniczny) gwarantują kompleksową ochronę instalacji.

• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – odpowiednia do ochrony obwodów gniazdowych i oświetleniowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Prąd znamionowy 63 A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu, takich jak linie zasilające, silniki czy piece grzewcze.
• Maksymalna zdolność wyłączania 50 kA: Wysoka odporność na zwarcia – gwarantuje szybkie przerwanie zwarcia bez uszkodzenia instalacji.
• Zacisk klatkowy: Solidne i trwałe połączenie przewodów, minimalizujące ryzyko poluzowania się styku podczas eksploatacji.
• Zakres napięć 400/690 V: Uniwersalność zastosowania – od instalacji niskonapięciowych po przemysłowe sieci trójfazowe.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów gniazdowych) oraz IEC/EN 60947-2 (ochrona urządzeń przemysłowych). Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza jego szeroka akceptacja na rynku globalnym.

Zastosowanie

Wyłącznik nadprądowy S803S-B63 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazdowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających maszyny i urządzenia w przemyśle.
• Ochrona obwodów trójfazowych w instalacjach przemysłowych i energetycznych.
• Stosowanie w rozdzielnicach główych i podrozdzielnicach jako główne zabezpieczenie linii.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN 35 mm, zapewniając odpowiednią wentylację i wolną przestrzeń wokół wyłącznika. Przewody należy podłączyć do zacisków klatkowych, dokręcając je momentem zgodnym z dokumentacją techniczną (zalecany moment: 2 Nm). Po montażu należy przeprowadzić test działania – ręczne wyłączenie i ponowne załączenie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów oświetleniowych? Tak – charakterystyka B jest odpowiednia do ochrony obwodów gniazdowych i oświetleniowych, gdzie spodziewane są umiarkowane prądy zwarciowe.
• Jaki jest maksymalny prąd zwarciowy, jaki może wyłączyć ten wyłącznik? Maksymalna zdolność wyłączania wynosi 50 kA przy napięciu 240/415 V.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak – urządzenie zostało zaprojektowane do pracy zarówno w instalacjach prądu przemiennego (AC), jak i stałego (DC).
