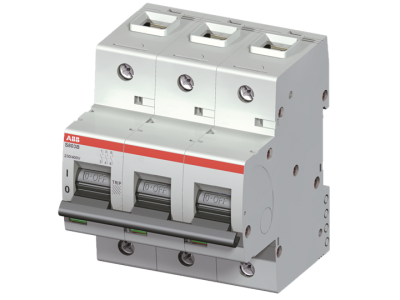

Wyłącznik nadprądowy 3P B 63A 16kA, S803B-B63 | 2CCS813001R0635 ABB

Alternatywny kod produktu: 2CCS813001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-B63 (symbol 2CCS813001R0635) o charakterystyce B i prądzie znamionowym 63 A to kluczowy element ochrony instalacji elektrycznych w układach 230/400V. Wysoka zdolność wyłączania 16kA gwarantuje skuteczną ochronę przed zwarciami. Zastosowanie zacisku klatkowego ułatwia szybki i pewny montaż, a wbudowane mechanizmy termiczny i elektromechaniczny zapewniają ochronę przed przeciążeniem i zwarciem.

• 3-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych w instalacjach 230/400V – niezbędny element rozdzielnic niskiego napięcia.
• Charakterystyka B: Szybkie reagowanie na zwarcia (3-5-krotny prąd znamionowy), idealne do zabezpieczenia linii zasilających odbiorniki rezystancyjne i małe silniki.
• Zdolność wyłączania 16kA: Skuteczna ochrona przed zwarciami o dużym prądzie – zapewnia bezpieczeństwo instalacji i urządzeń.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o dużym przekroju, redukując ryzyko poluzowania się połączenia.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Potwierdzona jakość i bezpieczeństwo stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

S803B-B63 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia. Posiada deklarację zgodności CE i szereg międzynarodowych atestów, umożliwiających jego wykorzystanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803B-B63 jest dedykowany do ochrony instalacji elektrycznych w różnych środowiskach – od mieszkań po obiekty przemysłowe.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i biurowych.
• Ochrona linii zasilających maszyny i urządzenia przemysłowe przed zwarciami i przeciążeniami.
• Stosowanie jako główny wyłącznik w tablicach sterowniczych i szafach rozdzielczych.
• W instalacjach solarnych i fotowoltaicznych jako zabezpieczenie po stronie prądu stałego (po odpowiednim konfigurowaniu).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w obwodzie. Wyłącznik montować na szynie DIN, zaciskając przewody w zaciskach klatkowych z odpowiednim momentem (zgodnie z dokumentacją techniczną). Po montażu należy przeprowadzić test działania mechanizmu wyzwalającego – ręczne sprawdzenie działania dźwigni wyzwalacza. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia dla bezpieczeństwa podczas eksploatacji.

FAQ

• Czy wyłącznik S803B-B63 nadaje się do instalacji domowych? Tak – charakterystyka B sprawdza się w typowych instalacjach mieszkaniowych, chroniąc obwody przed zwarciami i przeciążeniami.
• Jaka jest maksymalna zdolność wyłączania? Wyłącznik posiada zdolność wyłączania 16kA przy napięciu 230/400V, co zapewnia skuteczną ochronę przed zwarciami o dużym prądzie.
• Czy istnieją akcesoria do tego wyłącznika? Tak – producent oferuje szeroką gamę akcesoriów, takich jak dodatkowe styki pomocnicze, adaptery do montażu szyn DIN lub blokady, które ułatwiają integrację z systemami sterowania.
