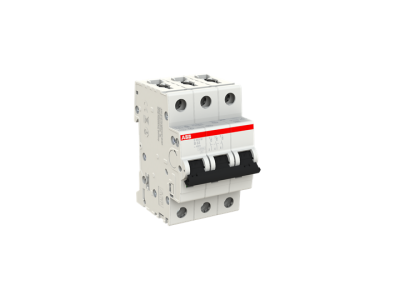

Wyłącznik nadprądowy 3P B 63A 10kA, S203M-B63 | 2CDS273001R0635 ABB

Alternatywny kod produktu: 2CDS273001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy charakterystyki B o prądzie znamionowym 63A i zdolności wyłączania 10kA (model S203M-B63, symbol 2CDS273001R0635) to kluczowy element w instalacjach elektrycznych zapewniający ochronę obwodów przed przeciążeniami i zwarciami. Wyposażony w dwustopniowy mechanizm wyzwalania: termiczny (przeciążeniowy) i elektromechaniczny (zwarcie) gwarantuje szybką reakcję w sytuacjach awaryjnych. Kompaktowa konstrukcja modułowa 3P pozwala na montaż w szafach rozdzielczych i tablicach sterowniczych.

• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – idealna do ochrony obwodów oświetleniowych, gniazd wtykowych i linii odbiorników o małym prądzie rozruchowym.
• 3-biegunowa konstrukcja modułowa: Umożliwia jednoczesną ochronę trzech faz w układach trójfazowych, zapewniając kompleksową ochronę instalacji.
• Mechanizm wyzwalania termiczny i elektromechaniczny: Podwójna ochrona – wyzwalacz termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia, co zwiększa niezawodność zabezpieczeń.
• Kompatybilność z szyną DIN: Łatwy montaż i wymiana dzięki standardowemu profilowi modułowemu o szerokości 18mm.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów odbiorczych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe), co potwierdza jego przydatność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik nadprądowy S203M-B63 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych niskiego napięcia.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o prądzie znamionowym do 63A.
• Zabezpieczenie linii zasilających gniazda wtykowe i oświetlenie w budynkach biurowych i użyteczności publicznej.
• Stosowanie w tablicach rozdzielczych budynków mieszkalnych i przemysłowych jako główny lub pomocniczy element zabezpieczający.
• Wykorzystanie w instalacjach, gdzie wymagana jest ochrona przed zwarciami o wysokiej zdolności wyłączania (np. bliskie transformatory lub generatory).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN w odpowiednim miejscu w tablicy rozdzielczej, zachowując minimalny odstęp między modułami zgodnie z normami. Przewody fazowe podłączyć do zacisków wejściowych (oznaczonych L1, L2, L3), a odbiorców do zacisków wyjściowych (T1, T2, T3). Dokręcenie śrub zaciskowych należy przeprowadzić z zalecanym momentem obrotowym (sprawdź w dokumentacji producenta). Po montażu przeprowadzić test działania – wyłącznik powinien zadziałać w przypadku symulacji zwarcia.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszą reakcją na zwarcia i jest zalecana do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C reaguje wolniej, co czyni ją bardziej odpowiednią dla odbiorników o większym prądzie rozruchowym (np. silniki).
• Czy wyłącznik można stosować w instalacjach 1-fazowych? Tak, ale w takim przypadku należy użyć wersji 1-biegunowej (1P) z charakterystyką B. Model 3-biegunowy (3P) przeznaczony jest wyłącznie do obwodów trójfazowych.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dostosowany do maksymalnego prądu obwodu, z uwzględnieniem charakterystyki odbiorników (np. prąd znamionowy silnika może być 1,5-2 razy większy od prądu znamionowego wyłącznika).
