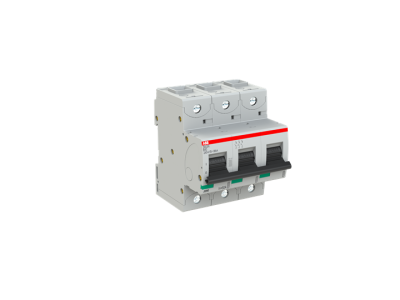

Wyłącznik nadprądowy 3P B 50A 36kA, S803N-B50 | 2CCS893001R0505 ABB

Alternatywny kod produktu: 2CCS893001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-B50 (symbol 2CCS893001R0505) o charakterystyce B i prądzie znamionowym 50A to kluczowy element zabezpieczający instalacje elektryczne przed zwarciem i przeciążeniem. Wyposażony w termiczny mechanizm wyzwalający (przeciążeniowy) i elektromechaniczny mechanizm zwarciowy zapewnia błyskawiczną reakcję na awarie. Zaciski klatkowe gwarantują pewne i stabilne połączenie przewodów. Maksymalna zdolność wyłączania 36kA przy napięciu 240/415V czyni go odpowiednim do zastosowań w sieciach o dużym prądzie zwarciowym.

• Charakterystyka B (50A): Szybka reakcja na zwarcia i przeciążenia – idealny do ochrony obwodów gniazd wtykowych, oświetlenia i małych silników w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Zdolność wyłączania 36kA: Zapewnia skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzeń aparatury.
• Termiczny mechanizm wyzwalający (przeciążeniowy): Chroni instalację przed długotrwałym przepływem prądu powyżej dopuszczalnego, zapobiegając przegrzaniu i pożarom.
• Elektromechaniczny mechanizm zwarciowy: Natychmiastowe odłączenie zasilania przy zwarciu, chroniąc urządzenia i instalację przed uszkodzeniem.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie przewodów, redukując ryzyko poluzowania się styków i powstawania punktów gorących.

Zgodność z Normami

Wyłącznik S803N-B50 spełnia wymagania norm IEC/EN 60898-1 (dla urządzeń zabezpieczających w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Produkt posiada liczne atesty międzynarodowe, potwierdzające jego bezpieczeństwo i niezawodność w różnych aplikacjach.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy jest niezbędnym elementem każdej instalacji elektrycznej wymagającej zabezpieczenia przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających małe silniki, pompy, wentylatory i inne odbiorniki indukcyjne w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główne zabezpieczenie instalacji.
• Ochrona obwodów oświetleniowych w halach produkcyjnych, magazynach i przestrzeniach publicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe podłączenie przewodów do zacisków klatkowych. Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność działania mechanizmu wyzwalającego. Regularne przeglądy stanu styków i mechanizmu są zalecane w celu utrzymania pełnej sprawności urządzenia.

FAQ

• Jaką rolę pełni charakterystyka B w wyłączniku S803N-B50? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia i przeciążenia w przedziale 3-5-krotnego prądu znamionowego. Jest to optymalne rozwiązanie do ochrony obwodów gniazd wtykowych i oświetleniowych w instalacjach niskiego napięcia.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, zgodnie z danymi producenta, wyłącznik może być stosowany zarówno w instalacjach prądu przemiennego (AC) o napięciu do 400/690V, jak i prądu stałego (DC) – sprawdź zakres napięcia na etykiecie produktu.
• Jakie akcesoria są dostępne dla wyłącznika S803N-B50? Producent oferuje szeroką gamę akcesoriów, takich jak styk pomocniczy, sygnalizator zadziałania, blokada mechaniczna i napędy zdalne, które zwiększają funkcjonalność i wygodę użytkowania urządzenia.
