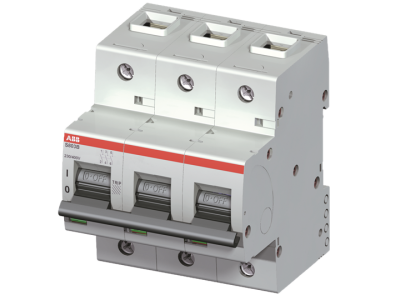

Wyłącznik nadprądowy 3P B 50A 16kA, S803B-B50 | 2CCS813001R0505 ABB

Alternatywny kod produktu: 2CCS813001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-B50 (symbol 2CCS813001R0505) to wysokiej jakości ogranicznik prądu o charakterystyce B, prądzie znamionowym 50A i zdolności wyłączania 16kA przy napięciu 230/400V. Chroni instalacje przed skutkami zwarć i przeciążeń dzięki termicznemu mechanizmowi wyzwalającemu (przeciążenia) oraz elektromechanicznemu mechanizmowi wyzwalającemu (zwarcia). Zalecany do stosowania w obwodach trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia w obwodach odbiorczych o niskim prądzie rozruchu silników.
• Prąd znamionowy 50A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu do 50A.
• Zdolność wyłączania 16kA przy 230/400V: Wysoka odporność na zwarcia – skutecznie przerywa łuk elektryczny, minimalizując ryzyko uszkodzeń instalacji.
• 2 mechanizmy wyzwalające (termiczny + elektromechaniczny): Kompleksowa ochrona przed przeciążeniami i zwarciami w jednym urządzeniu.
• Zacisk klatkowy: Szybki i pewny montaż przewodów, kompatybilny z szyną DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach niskonapięciowych. Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, umożliwiające stosowanie na całym świecie.

Zastosowanie

S803B-B50 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach wymagających wysokiego poziomu bezpieczeństwa elektrycznego.

• Instalacje mieszkaniowe – zabezpieczenie gniazd wtykowych, obwodów oświetleniowych i dedykowanych (np. klimatyzacja, ogrzewanie).
• Obiekty komercyjne – biurowce, sklepy, hale magazynowe zasilane z sieci trójfazowej.
• Przemysł – maszyny, silniki, rozdzielnice maszynowe, linie produkcyjne.
• Stacje ładowania pojazdów elektrycznych – ochrona obwodów zasilających.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować na szynie DIN 35mm, zaciskając przewody w zaciskach klatkowych z odpowiednim momentem dokręcania (zgodnie z dokumentacją techniczną). Po montażu sprawdzić poprawność działania przez ręczne wyłączanie i załączanie. Regularnie kontrolować stan styków i niezwłocznie wymieniać wyłącznik w przypadku uszkodzenia mechanicznego.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia w zakresie 3-5-krotnego prądu znamionowego, co jest odpowiednie dla obwodów odbiorczych o niskim prądzie rozruchu (np. gniazda, oświetlenie). Charakterystyka C jest przeznaczona dla obwodów z silnikami o wyższym prądzie rozruchu.
• Czy wyłącznik nadaje się do montażu w obudowie zewnętrznej? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie wyłączników w suchych, zadaszonych pomieszczeniach lub obudowach zapewniających odpowiedni poziom ochrony.
• Jakie akcesoria są dostępne dla wyłącznika S803B-B50? Szeroka gama akcesoriów (m.in. blokady, napędy, styki pomocnicze) zwiększa funkcjonalność urządzenia. Szczegółowy zakres znajdziesz w dokumentacji technicznej producenta.
