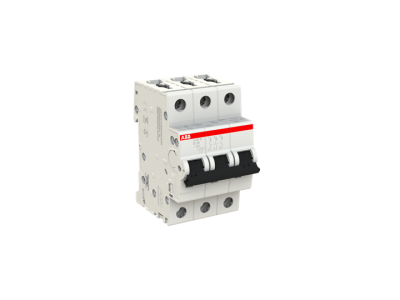

Wyłącznik nadprądowy 3P B 50A 10kA, S203M-B50 | 2CDS273001R0505 ABB

Alternatywny kod produktu: 2CDS273001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-fazowy 3P B 50A (symbol 2CDS273001R0505, typ S203M-B50) to wysokiej jakości aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Charakterystyka B zapewnia szybkie wyzwolenie w przypadku zwarć, chroniąc instalację i podłączone urządzenia. Posiada zdolność wyłączania zwarciowego 10kA przy napięciu 230/400V AC, co czyni go odpowiednim do zastosowań zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Charakterystyka B: Zapewnia szybkie wyzwolenie przy zwarciach (3 do 5-krotność prądu znamionowego), chroniąc instalację przed uszkodzeniami w przypadku zwarć.
• 3-fazowa konstrukcja 3P: Ochrona wszystkich trzech faz obwodu – niezbędna w układach trójfazowych, gdzie wymagana jest równomierna ochrona każdej fazy.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w instalacjach o dużym prądzie zwarciowym.
• Modułowa budowa: Szerokość 3 modułów (35mm), kompatybilny z szynami DIN – łatwy montaż w rozdzielnicach i szafach sterowniczych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości i bezpieczeństwa stosowania w różnych aplikacjach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do zastosowań domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Produkt posiada deklarację zgodności CE i jest odpowiedni do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3P B 50A przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o różnym przeznaczeniu.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe przed zwarciami i przeciążeniami.
• Zabezpieczenie linii zasilających w budynkach mieszkalnych (np. obwody gniazdowe, oświetleniowe).
• Stosowanie w rozdzielnicach budynków biurowych, handlowych i użyteczności publicznej.
• Ochrona układów automatyki i sterowania w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Należy upewnić się, że instalacja jest odłączona od napięcia przed rozpoczęciem prac. Wyłącznik mocuje się na szynie DIN (szerokość 3 modułów) i podłącza zgodnie z oznaczeniami L1, L2, L3 (zasilanie) oraz wyjściem do chronionego obwodu. Dobór momentu dokręcania zacisków należy przeprowadzić zgodnie z wymaganiami normy producenta (zalecany moment to 2 Nm). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o jego poprawnym działaniu.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy zwarciach 3-5-krotnie większych od prądu znamionowego, co czyni ją odpowiednią dla obwodów rezystancyjnych (np. oświetlenie). Charakterystyka C wyzwala przy 5-10-krotnym prądzie, stosowana głównie w obwodach indukcyjnych (np. silniki).
• Czy wyłącznik posiada styki pomocnicze? Tak, istnieje możliwość montażu styku pomocniczego od dołu, który pozwala na oszczędność miejsca w rozdzielnicy (do 50% mniej miejsca niż przy tradycyjnym montażu).
• Jaki jest zalecany moment dokręcania zacisków? Zalecany moment dokręcania zacisków wynosi 2 Nm, co zapewnia pewne połączenie przewodu z wyłącznikiem bez ryzyka uszkodzenia mechanicznego.
