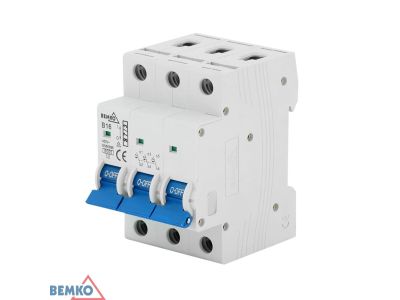

Wyłącznik nadprądowy 3P B 40A | A00-S7-3P-B40 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy (3P) o charakterystyce B i prądzie znamionowym 40A (symbol A00-S7-3P-B40) to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do montażu w rozdzielnicach niskiego napięcia, zapewnia szybkie i niezawodne odłączenie zasilania w przypadku wystąpienia nadmiernego prądu.

• Charakterystyka B: Szybkie reagowanie na zwarcia i łagodne odłączanie przy przeciążeniach – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i linii zasilających odbiorniki o niewielkiej indukcyjności.
• 3-biegunowa konstrukcja (3P): Chroni wszystkie fazy obwodu jednocześnie, minimalizując ryzyko uszkodzenia urządzeń wskutek asymetrii obciążenia.
• Prąd znamionowy 40A: Przeznaczony do obwodów o maksymalnym obciążeniu do 40 amperów – standardowe rozwiązanie dla linii zasilających średnie obciążenia (np. agregaty prądotwórcze, silniki o mocy do 11 kW w układzie trójfazowym).
• Montaż na szynę DIN: Uniwersalna konstrukcja pozwala na szybki i stabilny montaż w standardowych szafach rozdzielczych.
• Zgodność z normami bezpieczeństwa: Spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE, gwarantując wysoki poziom ochrony instalacji.

Zgodność z Normami

Wyłącznik nadprądowy 3P B 40A spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy PN-EN 60898-1 oraz PN-EN 60947-2. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik 3-biegunowy o charakterystyce B i prądzie 40A znajduje szerokie zastosowanie w instalacjach elektrycznych, zarówno przemysłowych, jak i budynkowych.

• Zabezpieczenie obwodów zasilających silniki trójfazowe o mocy do 11 kW (np. wentylatory, pompy, maszyny przemysłowe).
• Ochrona linii zasilających rozdzielnice budynkowe, w tym obwody gniazd wtykowych i oświetleniowe.
• Stosowanie w układach awaryjnego zasilania (np. agregaty prądotwórcze) oraz w instalacjach fotowoltaicznych.
• Wyposażenie rozdzielnic centralnych w budynkach mieszkalnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Przed montażem należy upewnić się, że prąd znamionowy wyłącznika jest dostosowany do obciążenia chronionego obwodu (zgodnie z obliczeniami projektowymi). Wyłącznik należy zamocować na szynie DIN, a następnie podłączyć przewody fazowe i neutralny (jeśli dotyczy) zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test funkcjonalny – ręczne i automatyczne wyzwalanie wyłącznika powinno działać płynnie. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się niższym prądem wyzwolenia (3–5-krotność prądu znamionowego), co sprawia, że jest bardziej czuła na zwarcia i bezpieczna dla obwodów z odbiornikami o małej indukcyjności (np. oświetlenie, gniazda). Charakterystyka C reaguje wolniej (5–10-krotność), co czyni ją odpowiednią dla obwodów z silnikami lub transformatorami.
• Czy wyłącznik 3-biegunowy chroni również obwód neutralny? Nie – wyłącznik 3-biegunowy (3P) chroni tylko trzy fazy. Do ochrony obwodu neutralnego należy użyć wyłącznika 4-biegunowego (4P) lub zastosować dodatkowe zabezpieczenie w postaci rozłącznika neutralnego.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dobrany na podstawie maksymalnego spodziewanego obciążenia obwodu (zgodnie z normą PN-HD 60364-4-43). W praktyce, dla obwodów gniazdowych stosuje się 16A lub 25A, natomiast dla linii zasilających silniki – prąd znamionowy wyłącznika powinien być o 10–20% wyższy niż prąd znamionowy silnika.
