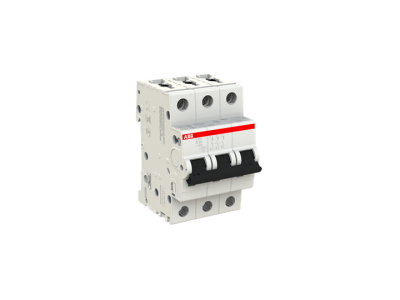

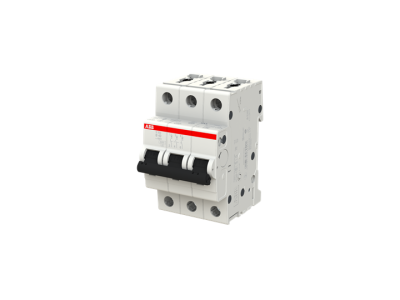

Wyłącznik nadprądowy 3P B 40A 6kA, S203-B40 | 2CDS253001R0405 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B40 z serii System pro M compact S200 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności. Urządzenie posiada trzy bieguny (3P), co pozwala na jednoczesne zabezpieczenie trzech faz w obwodach prądu przemiennego (AC). Prąd znamionowy wynoszący 40 Amperów sprawia, że jest to komponent idealny do ochrony obwodów o znacznym obciążeniu. Charakterystyka wyzwalania typu B została precyzyjnie skalibrowana do ochrony przewodów i odbiorników o niskich prądach rozruchowych, reagując natychmiastowo przy krotności prądu znamionowego od 3 do 5 razy In. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kiloamperów (6kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii, chroniąc infrastrukturę przed kosztownymi uszkodzeniami. Wyłącznik wyposażony jest w opatentowane zaciski śrubowe, które minimalizują ryzyko błędnego montażu i zapewniają trwały styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Wyłącznik S203-B40 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, a także normy IEC/EN 60947-2, co pozwala na jego stosowanie w wymagających aplikacjach przemysłowych. Posiada liczne certyfikaty jakościowe i dopuszczenia techniczne, co czyni go produktem zaufanym na rynkach globalnych.

Zastosowanie

Dzięki charakterystyce B oraz prądowi znamionowemu 40A, wyłącznik ten znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Jest optymalnym wyborem do zabezpieczania obwodów gniazd wtykowych, systemów oświetleniowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas załączania. Trójfazowa konstrukcja umożliwia zasilanie i ochronę odbiorników siłowych, takich jak piece elektryczne czy rozdzielnice piętrowe, zapewniając selektywność i ciągłość zasilania pozostałych części instalacji.

Wskazówki Montażowe

Montaż wyłącznika S203-B40 powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35) zgodnie z aktualnymi schematami instalacyjnymi. Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków (ok. 2,8 Nm), co zapobiega przegrzewaniu się styków i gwarantuje stabilność połączenia przez lata eksploatacji. Urządzenie umożliwia podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką) o przekrojach dostosowanych do prądu 40A. Dzięki kompatybilności z szynami grzebieniowymi ABB, instalator może w łatwy i estetyczny sposób połączyć wiele modułów w jednej rozdzielnicy, skracając czas prefabrykacji.

FAQ

• Czy wyłącznik S203-B40 nadaje się do zabezpieczania silników? Ze względu na charakterystykę B, która jest przeznaczona dla niskich prądów rozruchowych, do silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
• Jaka jest główna zaleta serii S200? Seria S200 charakteryzuje się wysoką trwałością mechaniczną oraz możliwością doposażenia w szeroką gamę akcesoriów, takich jak styki pomocnicze czy wyzwalacze wzrostowe.
• Czy urządzenie może pracować w dowolnej pozycji? Tak, konstrukcja wyłącznika pozwala na montaż w pionie lub poziomie bez wpływu na parametry wyzwalania.
