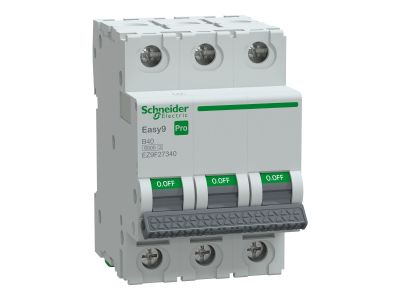

Wyłącznik nadprądowy 3P B 40A 6kA, Easy9 Pro EZ9F-B40-3 | EZ9F27340 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Easy9 Pro o charakterystyce B i prądzie znamionowym 40A to podstawa bezpieczeństwa w instalacjach elektrycznych. Zapewnia ochronę przed zwarciami (znamionowa zdolność wyłączania 6kA) oraz przeciążeniami, chroniąc obwody i podłączone urządzenia przed uszkodzeniami. Przeznaczony do montażu w rozdzielnicach na szynie DIN – szybki i pewny montaż dzięki standardowej szerokości 18 mm.

• 3-biegunowa konstrukcja (3P): zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym – idealny do zasilania maszyn, silników czy urządzeń przemysłowych.
• Charakterystyka B: natychmiastowe wyłączanie przy zwarciu (3-5-krotny prąd znamionowy), co minimalizuje ryzyko uszkodzeń instalacji i urządzeń.
• Prąd znamionowy 40A: odpowiedni do zabezpieczenia obwodów o średnim i dużym obciążeniu, np. gniazd w warsztacie, linii zasilających maszyny lub układów grzewczych.
• Znamionowa zdolność wyłączania 6kA: gwarantuje skuteczne przerwanie zwarcia o prądzie do 6000A, zapewniając stabilność i bezpieczeństwo instalacji.
• Montaż na szynie DIN 18 mm: uniwersalna szerokość ułatwiająca integrację z większością rozdzielnic i szaf sterowniczych, kompatybilny z osprzętem modułowym.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich (EN 60898-1) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i niezawodności instalacji elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 3P B 40A 6kA Easy9 Pro znajduje zastosowanie w instalacjach trójfazowych wymagających skutecznej ochrony przed zwarciami i przeciążeniami.

• Ochrona linii zasilających maszyn i urządzeń przemysłowych w halach produkcyjnych.
• Zabezpieczenie obwodów gniazd w warsztatach i garażach – gdzie występują urządzenia o średnim poborze mocy.
• Instalacje grzewcze i klimatyzacyjne – ochrona przed przeciążeniami wynikającymi z pracy silników lub grzałek.
• Rozdzielnice budynków mieszkalnych wielorodzinnych – zabezpieczenie obwodów trójfazowych (np. pomp, wind, wentylacji).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, upewniając się o stabilnym mocowaniu. Przewody zasilające należy podłączyć zgodnie z oznaczeniem L1, L2, L3 (fazy) i N (neutralny, jeśli dotyczy). Moment dokręcania zacisków należy dostosować do wymagań producenta (zazwyczaj 2-3 Nm). Po montażu przeprowadzić test działania poprzez symulację zwarcia – dźwignia wyłącznika powinna przejść w pozycję "OFF".

FAQ

• Czy ten wyłącznik nadaje się do instalacji domowych? Charakterystyka B 40A jest typowa do zabezpieczenia obwodów trójfazowych w instalacjach przemysłowych lub warsztatowych. Do instalacji domowych zwykle stosuje się wyłączniki o niższym prądzie znamionowym (np. 16A, 25A).
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia (3-5x prąd znamionowy), co czyni ją bardziej odpowiednią do zabezpieczenia obwodów z urządzeniami o niskiej indukcyjności (np. gniazda, oświetlenie). Charakterystyka C (5-10x prąd znamionowy) jest dedykowana do obwodów z silnikami lub urządzeniami o wysokiej indukcyjności.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – znamionowa zdolność wyłączania 6kA oznacza, że wyłącznik skutecznie przerwie obwód przy zwarciu do 6000A, chroniąc instalację przed uszkodzeniem.
