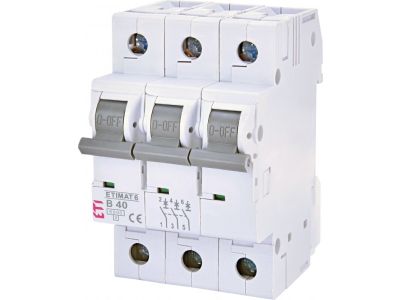

Wyłącznik nadprądowy 3P B 40A 6kA AC ETIMAT 6 | 002115520 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o charakterystyce wyzwalania B i prądzie znamionowym 40A to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych. Urządzenie posiada trzy bieguny (3P), co pozwala na jednoczesne zabezpieczenie trzech faz w układach trójfazowych. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa wynosząca 6 kA, która gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc tym samym infrastrukturę przed zniszczeniem.

• Wysoka zdolność zwarciowa: Poziom 6kA zapewnia niezawodność w wymagających warunkach pracy.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, typowych dla obwodów oświetleniowych i gniazdowych.
• Modułowa konstrukcja: Umożliwia łatwy montaż na standardowej szynie DIN (TH35).
• Możliwość rozbudowy: Konstrukcja pozwala na opcjonalne zamontowanie styków pomocniczych, wyzwalaczy wzrostowych czy podnapięciowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co klasyfikuje go jako urządzenie przeznaczone do użytku domowego i podobnych instalacji. Dodatkowo, aparat spełnia wymagania stawiane wyłącznikom głównym, co pozwala na jego szerokie zastosowanie w rozdzielnicach jako elementu odcinającego zasilanie.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 3p B40 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie głównych obwodów zasilających oraz odbiorników o dużej mocy, takich jak kuchenki elektryczne czy systemy ogrzewania.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz pomocniczych w szafach automatyki, gdzie prąd znamionowy 40A jest optymalny dla danej sekcji zasilania.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Wyłącznik należy montować na szynie montażowej TH35. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Urządzenie umożliwia podłączenie za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace instalacyjne i poprawia estetykę wewnątrz rozdzielnicy. Przed uruchomieniem należy upewnić się, że przekrój przewodów zasilających jest odpowiednio dobrany do prądu znamionowego 40A, aby zapobiec ich nadmiernemu nagrzewaniu.

FAQ

• Czy do tego wyłącznika można dołożyć styki pomocnicze? Tak, seria ETIMAT 6 umożliwia montaż akcesoriów dodatkowych, takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, reaguje szybciej na przeciążenia i zwarcia (wyzwalanie magnetyczne przy 3-5 krotności prądu znamionowego), co jest idealne dla obwodów bez dużych skoków prądu przy rozruchu.
• Czy wyłącznik może pracować jako rozłącznik główny? Tak, aparat ten spełnia wymagania dla wyłączników głównych, co pozwala na jego wykorzystanie do izolowania całej instalacji lub jej fragmentów.
