Wyłącznik nadprądowy 3P B 40A 50kA, S803S-B40 | 2CCS863001R0405 ABB

Alternatywny kod produktu: 2CCS863001R0405

Opis i Kluczowe Cechy

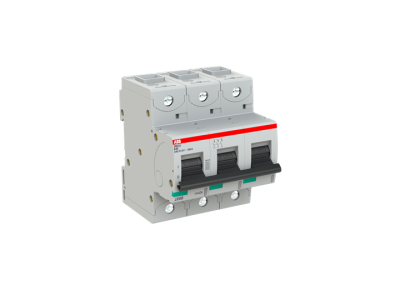

Wyłącznik nadprądowy S803S-B40 (symbol 2CCS863001R0405) to 3-biegunowe zabezpieczenie o charakterystyce B, prądzie znamionowym 40A i zdolności wyłączania 50kA przy napięciu 415V. Zaprojektowany do ochrony obwodów w instalacjach AC/DC, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami dzięki dwóm niezależnym mechanizmom wyzwalającym – termicznemu i elektromechanicznemu. Zacisk klatkowy gwarantuje pewne i trwałe połączenie przewodów. Współpracuje z napięciami do 690V, co czyni go wszechstronnym rozwiązaniem dla różnych środowisk instalacyjnych.

• Charakterystyka B (40A): Szybkie reagowanie na zwarcia i przeciążenia – idealne do ochrony linii zasilających, gniazd wtykowych i urządzeń o niskim prądzie rozruchowym.
• Zdolność wyłączania 50kA: Zapewnia wysoką niezawodność w przypadku zwarć, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Dwa mechanizmy wyzwalające (termiczny i elektromechaniczny): Termiczny chroni przed przeciążeniem, elektromechaniczny – przed zwarciami, gwarantując kompleksową ochronę.
• Zacisk klatkowy: Zapewnia pewne i stabilne połączenie przewodów, eliminując ryzyko poluzowania się przewodów podczas eksploatacji.
• Zakres napięć 400/690V AC i DC: Elastyczność zastosowania w instalacjach jednofazowych, trójfazowych oraz prądu stałego – od mieszkań po przemysł.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów niskonapięciowych) oraz IEC/EN 60947-2 (przemysłowe urządzenia łączeniowe). Posiada certyfikaty dopuszczające do stosowania w instalacjach zgodnych z normami międzynarodowymi, w tym EN 61439 dla rozdzielnic. Oznakowany symbolem CE.

Zastosowanie

Wyłącznik nadprądowy S803S-B40 przeznaczony jest do ochrony linii zasilających, gniazd wtykowych i urządzeń w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych – zabezpieczenie przed zwarciami i przeciążeniami.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych – ochrona przed awariami powodującymi przerwy w produkcji.
• Stosowanie w rozdzielnicach trójfazowych – ochrona linii zasilających silników, pomp i innych odbiorników o większym poborze mocy.
• Instalacje prądu stałego (np. systemy fotowoltaiczne, magazyny energii) – ochrona przed zwarciami i przeciążeniami w obwodach DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, z zachowaniem odpowiednich odstępów izolacyjnych zgodnie z normami. Przewody podłączyć do zacisków klatkowych, dokręcając je z wymaganym momentem siły (szczegółowe dane w dokumentacji technicznej). Po montażu przeprowadzić testy działania, w tym próbę zwarciową w bezpiecznych warunkach. Regularnie sprawdzać stan mechanizmu i zacisków – w przypadku jakichkolwiek uszkodzeń wymienić wyłącznik.

FAQ

• Czy wyłącznik nadaje się do instalacji prądu stałego? Tak, S803S-B40 może być stosowany w instalacjach prądu stałego o napięciu do 690V, co czyni go uniwersalnym rozwiązaniem zarówno dla AC, jak i DC.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia o niskim prądzie (typowe dla instalacji mieszkaniowych), natomiast charakterystyka C jest przeznaczona do obwodów z większymi prądami rozruchowymi (np. silniki).
• Czy wyłącznik posiada zabezpieczenie przed zwarciem doziemnym? Wyłącznik S803S-B40 chroni wyłącznie przed zwarciami i przeciążeniami. Do ochrony przed zwarciem doziemnym wymagane jest zastosowanie dodatkowego wyłącznika różnicowoprądowego (RCD).
