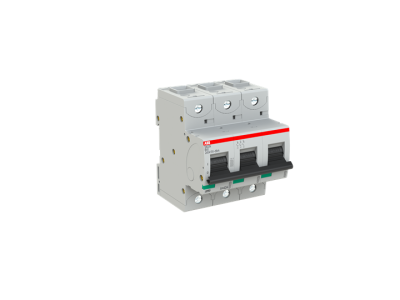

Wyłącznik nadprądowy 3P B 40A 36kA, S803N-B40 | 2CCS893001R0405 ABB

Alternatywny kod produktu: 2CCS893001R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-B40 (symbol 2CCS893001R0405) charakterystyka B, prąd znamionowy 40A to kompaktowe urządzenie ochronne do instalacji elektrycznych. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami dzięki dwóm niezależnym mechanizmom wyzwalającym: termicznemu (przeciążenie) i elektromechanicznemu (zwarcia). Wysoka zdolność wyłączania 36kA przy napięciu 240/415V gwarantuje bezpieczne przerwanie zwarcia. Kompatybilny z napięciami do 400/690V oraz prądem stałym.

• 3-biegunowa konstrukcja: Ochrona wszystkich faz w obwodzie trójfazowym – niezbędny element w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Charakterystyka B: Szybkie reagowanie na zwarcia (3-5-krotność prądu znamionowego) – idealny do ochrony obwodów z odbiornikami o niskim prądzie rozruchowym (np. oświetlenie, gniazda wtykowe).
• Zdolność wyłączania 36kA przy 240/415V: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim obciążeniu zwarciowym.
• Zacisk klatkowy: Ułatwia montaż i gwarantuje pewne połączenie przewodów o większych przekrojach.
• Uniwersalne napięcie pracy 400/690V: Możliwość stosowania w instalacjach zarówno niskiego, jak i średniego napięcia (AC/DC).

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymogi norm IEC/EN 60898-1 (dla instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w różnych strefach geograficznych.

Zastosowanie

Wyłącznik S803N-B40 przeznaczony jest do stosowania w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami. Charakterystyka B sprawia, że nadaje się szczególnie do obwodów z odbiornikami o niskim prądzie rozruchowym.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych o standardowym poborze mocy.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (szkoły, szpitale, biurowce).
• Ochrona instalacji oświetleniowych o dużej mocy w halach przemysłowych i magazynach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN zgodnie z normami. Zaciski klatkowe umożliwiają podłączenie przewodów o przekroju do 35 mm² (szczegóły w dokumentacji technicznej). Po montażu konieczne jest przeprowadzenie próbnego zadziałania w celu weryfikacji poprawności działania mechanizmu wyzwalającego. Zaleca się stosowanie osłon przeciwłukowych w miejscach narażonych na wysokie prądy zwarciowe.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów z silnikami elektrycznymi? Nie – charakterystyka B reaguje zbyt szybko na prądy rozruchowe silników. Do ochrony obwodów silnikowych zalecane są wyłączniki charakterystyki D lub K.
• Jakie jest maksymalne napięcie pracy wyłącznika? Wyłącznik pracuje w zakresie napięć przemiennych 400/690V oraz stałych do 400V (szczegóły w dokumentacji producenta).
• Czy urządzenie posiada wskaźnik stanu (załączone/odłączone)? Tak – wyłącznik posiada widoczny wskaźnik położenia styków, ułatwiający identyfikację stanu pracy.
