Wyłącznik nadprądowy 3P B 40A 10kA, S203M-B40 | 2CDS273001R0405 ABB

Alternatywny kod produktu: 2CDS273001R0405

Opis i Kluczowe Cechy

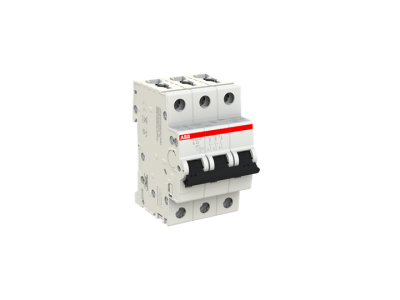

Wyłącznik nadprądowy 3-biegunowy S203M-B40 (symbol 2CDS273001R0405) o charakterystyce B i prądzie znamionowym 40A to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w dwa niezależne mechanizmy wyzwalające – termiczny dla ochrony przed przeciążeniem i elektromechaniczny dla ochrony przed zwarciem – zapewnia kompleksową ochronę instalacji. Zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2, znajduje zastosowanie w układach trójfazowych w budownictwie, przemyśle oraz energetyce.

• Charakterystyka B: Szybkie wyzwalanie przy zwarciu 3-5-krotnego prądu znamionowego – idealny do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych i linii kablowych o niskim stopniu indukcyjności.
• Prąd znamionowy 40A: Optymalne rozwiązanie do zabezpieczenia linii zasilających o średnim obciążeniu, np. silników, grzejników czy dużych grup odbiorników.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – wyłącza obwód nawet przy bardzo wysokim prądzie zwarciowym, chroniąc instalację przed uszkodzeniem.
• 3-biegunowa konstrukcja: Do ochrony trójfazowych obwodów zasilających, agregatów, maszyn przemysłowych i układów rozdzielczych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

Zgodność z Normami

Wyłącznik S203M-B40 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia do użytku domowego i podobnego) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S203M-B40 przeznaczony jest do ochrony trójfazowych obwodów elektrycznych w różnych segmentach rynku.

• Ochrona linii zasilających w budynkach mieszkalnych i biurowych – gniazda wtykowe, oświetlenie, klimatyzacja.
• Zabezpieczenie obwodów zasilania maszyn i urządzeń przemysłowych – agregaty, pompy, silniki.
• Instalacje rozdzielcze w zakładach produkcyjnych i energetyce – układy zabezpieczeń głównych i obwodowych.
• Ochrona urządzeń o średnim poborze mocy, np. grzejniki, piece przemysłowe, systemy wentylacyjne.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w rozdzielnicy na szynie TH35, zgodnie z oznaczeniami biegunów (L1, L2, L3). Połączenia elektryczne wykonać z użyciem przewodów o odpowiednim przekroju (zgodnie z normą PN-HD 60364-5-52) i dokręcić śruby mocujące z zalecanym momentem (patrz dokumentacja techniczna). Po montażu przeprowadzić próbę działania – ręczne wyzwolenie testowe. Regularnie sprawdzać stan styku i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B służy do ochrony obwodów z niskim prądem rozruchowym (oświetlenie, gniazda), C – do obwodów o średnim prądzie rozruchowym (silniki, transformatory), D – do obwodów z wysokim prądem rozruchowym (silniki dużej mocy, spawarki).
• Czy wyłącznik można stosować w instalacji 230V? Wyłącznik S203M-B40 jest przeznaczony do instalacji trójfazowych 400V. Do instalacji jednofazowych 230V należy stosować wyłączniki 1-biegunowe (1P) lub 1P+N.
• Jakie jest napięcie znamionowe wyłącznika? Znamionowe napięcie pracy wynosi 400V AC. Nie jest przeznaczony do instalacji wysokonapięciowych.
