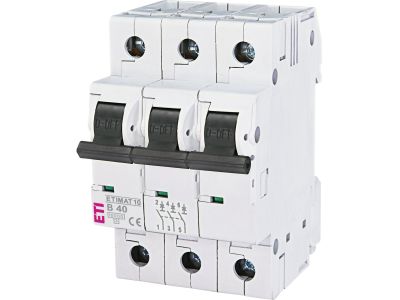

Wyłącznik nadprądowy 3P B 40A 10kA AC ETIMAT10 | 002125720 Eti

Alternatywny kod produktu: ETIMAT 10 3p B40

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT10 (symbol 002125720) to trójbiegunowe urządzenie o charakterystyce B, prądzie znamionowym 40 A i zdolności zwarciowej 10 kA. Przeznaczony do ochrony instalacji elektrycznych prądu przemiennego – zapewnia skuteczne odcięcie zasilania w przypadku przeciążeń i zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników.

• Charakterystyka B: Szybkie wyzwalanie przy prądach 3–5 krotności In – idealna do obwodów z odbiornikami o charakterze rezystancyjnym (oświetlenie, gniazda wtyczkowe) oraz do ochrony linii w instalacjach mieszkalnych i biurowych.
• Prąd znamionowy 40 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu (np. płyty indukcyjne, klimatyzatory) bez ryzyka przegrzania styków wewnętrznych wyłącznika.
• Zdolność zwarciowa 10 kA: Gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację i urządzenia przed skutkami awarii sieci.
• Możliwość montażu styków pomocniczych: Umożliwia sygnalizację stanu zadziałania lub zdalne sterowanie – wyłącznik można rozbudować o akcesoria zgodne z systemem ETIMAT (np. styki pomocnicze, sygnalizacyjne).
• Konstrukcja 3P (trzybiegunowa): Stosowany w obwodach trójfazowych – odcina jednocześnie wszystkie fazy, co jest wymagane przy zasilaniu odbiorników trójfazowych oraz dla zachowania selektywności zabezpieczeń.

Zgodność z Normami

Wyłącznik nadprądowy ETIMAT10 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi i standardami DIN gwarantuje, że urządzenie nadaje się do instalacji w rozdzielnicach w budynkach mieszkalnych, użyteczności publicznej i obiektach przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 3P B 40A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B oraz wysokiej zdolności zwarciowej sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych – charakterystyka B zapewnia szybkie wyłączenie przy typowych obciążeniach rezystancyjnych.
• Zabezpieczenie linii zasilających odbiorniki o dużym poborze prądu (kuchnie elektryczne, piece akumulacyjne, klimatyzatory) – prąd 40 A umożliwia bezpieczny rozdział energii.
• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, gdzie wymagana jest zdolność zwarciowa 10 kA – wyłącznik może pełnić funkcję zabezpieczenia głównego.
• Instalacje wymagające możliwości zdalnej sygnalizacji lub sterowania – wyłącznik można wyposażyć w styki pomocnicze, co ułatwia integrację z systemami automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego ETIMAT10 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 40 A (zalecany min. 6 mm² miedzi). Moment dokręcania śrub zacisków należy dostosować do wartości podanej w dokumentacji technicznej producenta – zbyt słabe dokręcenie może spowodować przegrzewanie, a zbyt mocne uszkodzenie zacisków. Po zakończeniu prac sprawdzić poprawność działania poprzez tester obwodów.

FAQ

• Do jakich obwodów zaleca się charakterystykę B? Charakterystyka B jest przeznaczona do obwodów z odbiornikami o charakterze rezystancyjnym i niewielkich przeciążeniach, np. oświetlenie, gniazda wtyczkowe w budynkach mieszkalnych. Wyłącznik wyzwala przy prądach 3–5 krotności prądu znamionowego.
• Czy ten wyłącznik nadaje się do roli wyłącznika głównego? Tak, posiada zdolność zwarciową 10 kA oraz prąd znamionowy 40 A, co pozwala na stosowanie go jako zabezpieczenia głównego w typowych rozdzielnicach. Należy jednak uwzględnić warunki zwarciowe w punkcie przyłączenia oraz wymagania selektywności z zabezpieczeniami poprzedzającymi.
• Jakie akcesoria można dobudować do wyłącznika ETIMAT10? Do wyłącznika można montować styki pomocnicze i sygnalizacyjne z serii ETIMAT. Umożliwiają one zdalną sygnalizację zadziałania lub sterowanie układem. Montaż należy wykonać zgodnie z instrukcją producenta – urządzenie jest przystosowane do rozbudowy bez konieczności demontażu z szyny DIN.
