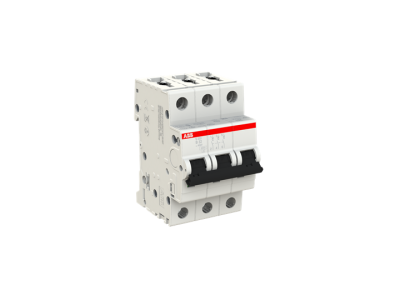

Wyłącznik nadprądowy 3P B 32A 6kA, S203-B32 | 2CDS253001R0325 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B32 z serii System pro M compact S200 to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie posiada trzy bieguny (3P), co umożliwia jednoczesne zabezpieczenie trzech faz obwodu prądu przemiennego (AC). Prąd znamionowy wynoszący 32A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten jest idealny do ochrony obwodów o niskich prądach rozruchowych, gdzie wymagana jest szybka reakcja na przeciążenia i zwarcia.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości materiały użyte przez firmę ABB zapewniają długą żywotność urządzenia, co minimalizuje koszty eksploatacji i konieczność częstych wymian.
• Wskaźnik położenia styków: Wyłącznik wyposażony jest w czytelny wskaźnik, który informuje o rzeczywistym stanie styków, zwiększając bezpieczeństwo personelu obsługującego rozdzielnicę.
• Podwójne zaciski: Konstrukcja zacisków umożliwia jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach, co znacząco ułatwia mostkowanie aparatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik S203-B32 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla aparatury modułowej do użytku domowego i podobnych instalacji, a także normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty jakościowe, które dopuszczają go do użytku na rynkach globalnych, zapewniając pełną kompatybilność z systemami rozdziału energii.

Zastosowanie

Wyłącznik nadmiarowo-prądowy ABB o charakterystyce B i prądzie 32A znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Jest szczególnie rekomendowany do zabezpieczania obwodów gniazd wtykowych o większym obciążeniu, obwodów oświetleniowych oraz urządzeń grzewczych, które nie generują dużych udarów prądowych podczas załączania. Dzięki trójbiegunowej konstrukcji jest niezbędnym elementem w zabezpieczaniu odbiorników trójfazowych, takich jak silniki o małej mocy (bez ciężkiego rozruchu) czy rozdzielnice piętrowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik S203-B32 jest przystosowany do montażu na standardowej szynie DIN (TH35) zgodnie z normą EN 60715. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 32A. Dzięki kompaktowej budowie, aparat zajmuje jedynie trzy moduły szerokości w rozdzielnicy, co pozwala na optymalne zagospodarowanie przestrzeni.

FAQ

• Czy charakterystyka B jest odpowiednia dla silników? Charakterystyka B jest przeznaczona dla obwodów o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski serii S200 pozwalają na podłączenie przewodów sztywnych o przekroju do 35 mm² oraz przewodów elastycznych z tulejką do 25 mm².
• Czy wyłącznik S203-B32 może pracować w dowolnej pozycji? Tak, konstrukcja aparatów ABB pozwala na montaż w pionie lub poziomie bez wpływu na parametry wyzwalania.
