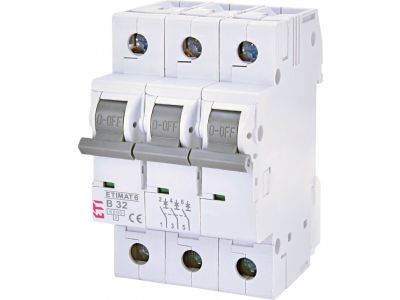

Wyłącznik nadprądowy 3P B 32A 6kA AC ETIMAT 6 | 002115519 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o charakterystyce wyzwalania typu B oraz prądzie znamionowym 32A to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane przez renomowanego producenta ETI. Urządzenie to pełni kluczową rolę w ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Trójbiegunowa konstrukcja (3P) umożliwia jednoczesne rozłączanie trzech faz, co jest niezbędne w obwodach trójfazowych zasilających urządzenia o większej mocy. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych, co chroni infrastrukturę kablową oraz podłączone odbiorniki przed trwałym uszkodzeniem.

• Wysoka zdolność zwarciowa: Parametr 6kA zapewnia niezawodność w standardowych instalacjach budynkowych i przemysłowych.
• Możliwość rozbudowy: Konstrukcja pozwala na opcjonalny montaż styków pomocniczych, wyzwalaczy wzrostowych lub podnapięciowych, co zwiększa funkcjonalność systemu automatyki.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Trwałość mechaniczna i elektryczna: Zastosowanie wysokiej jakości materiałów izolacyjnych i przewodzących przekłada się na długą żywotność urządzenia.

Zgodność z Normami

Wyłącznik ETIMAT 6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego najwyższą jakość. Urządzenie spełnia wymagania normy PN-EN 60898-1, która definiuje parametry pracy wyłączników nadprądowych do zastosowań domowych i podobnych. Dzięki spełnieniu tych restrykcyjnych wytycznych, produkt może być stosowany jako wyłącznik główny w rozdzielnicach niskiego napięcia, gwarantując pełną selektywność zabezpieczeń przy odpowiednim doborze pozostałych elementów instalacji.

Zastosowanie

Dzięki uniwersalnej charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w ochronie obwodów o niskich prądach rozruchowych. Jest idealnym rozwiązaniem dla:

• Obiektów mieszkalnych: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia w domach jednorodzinnych i wielorodzinnych.
• Budynków użyteczności publicznej: Ochrona instalacji w biurach, szkołach oraz placówkach medycznych, gdzie wymagana jest wysoka niezawodność zasilania.
• Sektora przemysłowego: Zabezpieczanie obwodów sterowniczych oraz odbiorników trójfazowych o charakterze rezystancyjnym lub lekko indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika ETIMAT 6 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (szyna DIN), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik posiada zaciski windowe, które umożliwiają bezpieczne mocowanie zarówno przewodów typu drut, jak i linka (z zastosowaniem odpowiednich tulejek zaciskowych). Możliwość zasilania od góry lub od dołu zwiększa elastyczność podczas projektowania i prefabrykacji szaf sterowniczych.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników?
Charakterystyka B jest przeznaczona głównie dla odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.

2. Czy do tego modelu można dołożyć styk pomocniczy?
Tak, seria ETIMAT 6 umożliwia montaż akcesoriów dodatkowych, takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika w systemach BMS lub automatyki.

3. Jaka jest różnica między 1P a 3P?
Wersja 3P (trójbiegunowa) chroni i rozłącza jednocześnie trzy tory prądowe, co jest wymagane w instalacjach trójfazowych (400V), podczas gdy 1P stosuje się w obwodach jednofazowych (230V).
